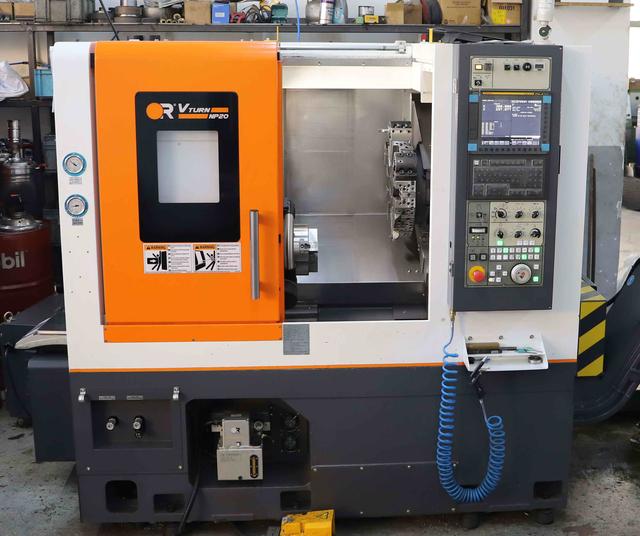

Горизонтальный токарный станок с ЧПУ VICTOR VTURN-NP20 / компактный

Новый компактный высокоэффективный станок

Габарит станка 1,93*2,26м
Деталь макс. обработка Ø 320 (Ø650 мм над станиной)
Между центрами 520 мм
Привод 11кВт (15кВт опция), ременной
Шпиндель 4200 об/мин
Канал шпинделя Ø52мм
Патрон 8" (203мм)

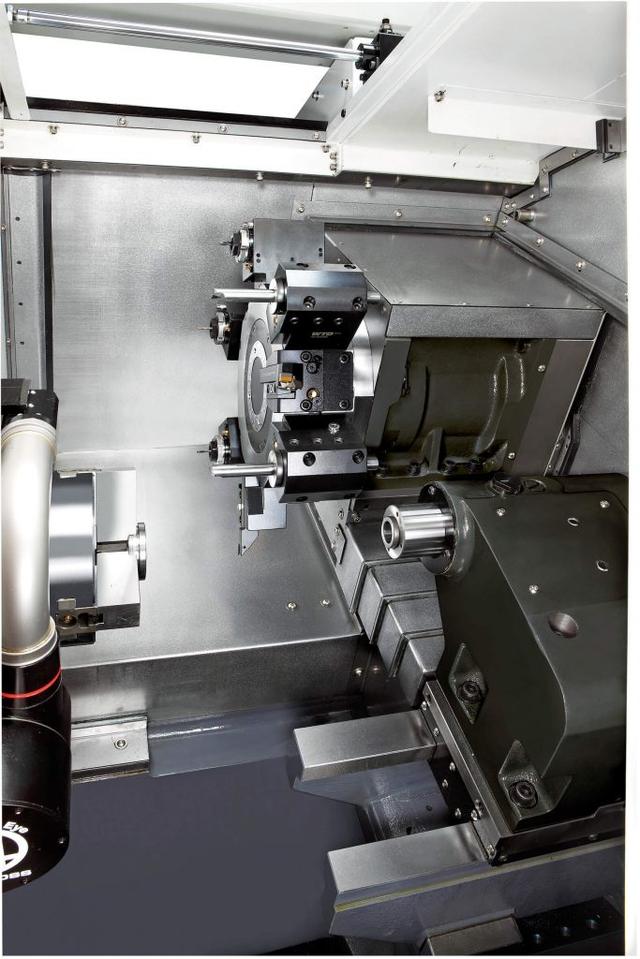

Револьверная головка 12 позиций (приводной инструмент опция)
Скорость перемещений 30 м/мин
ЧПУ Fanuc

Позиционирование в линейке станков

Vturn-NP16/NP20: Компактные станки шириной от 1488mm, с опцией приводного инструмента.
Vturn-S20/S26/S36: Базовый станок с опцией приводного инструмента.
Vturn-A16/20/26: Высокоточный, высокоскоростной станок с максимальным количеством опций, включая опции приводного инструмента, оси Y  и противошпинделя.
Vturn-A200: Высокофункциональный станок для детали большого диаметра. Доступно максимальное количеством опций, включая опции приводного инструмента, оси Y  и противошпинделя.
Vturn-Q200: Мультифункциональный станок с 3-мя РГ (до 58 приводных инструментов), противошпинделем и осями Y.
Vturn-40/45/46: Станки с коробкой передач и высоким крутящим моментом для крупногабаритных деталей. С опцией приводного инструмента.
Vturn-20E/26E: Эконом станки с минимальным количеством опций, но качеством VICTOR.

Стандартная комплектация:

• ЧПУ FANUC 0i-TF (10,4” экран) с диалоговым программированием MGI

• Гидравлический патрон с комплектом мягких кулачков

• Конвейер стружки (заднее расположение)

• Защита кабинетного типа

• Комплект держателей инструмента

• Система обмыва защитного кожуха оси Z

• Трехступенчатый предупреждающий сигнал

• Роликовые направляющие качения

• Подготовка к автоматизации

Дополнительная комплектация:

• Задняя бабка с гидравлической пинолью

• Конвейер стружки (правое расположение)

• Ручная настройка инструмента

• Автоматическая настройка инструмента

• Ловушка готовых деталей

• Гидравлический патрон KITAGAWA

• Кондиционер электрошкафа

• Система высокого давления СОЖ

• Интерфейс пруткоподатчика

• Обдув патрона

• Сепаратор СОЖ

• Уловитель масляного тумана

• Каленые кулачки

• Задний центр

• Автоматическая дверь

• Приводной инструмент

• Система роботизации

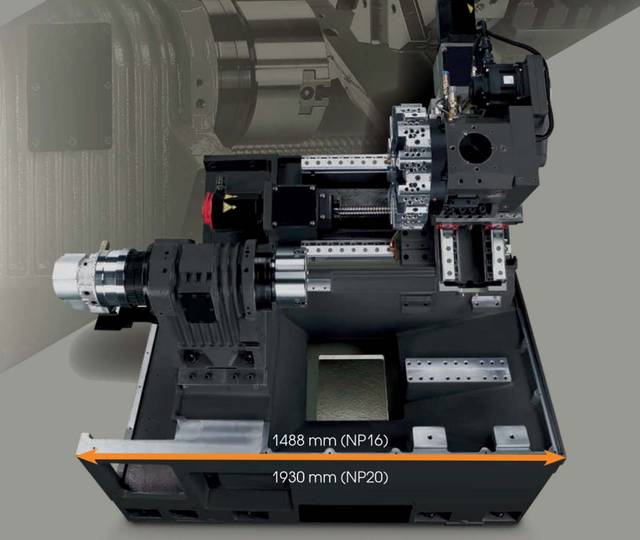

Жесткая, надежная структура

• Цельнолитая станина из Чугуна MEEHANITE

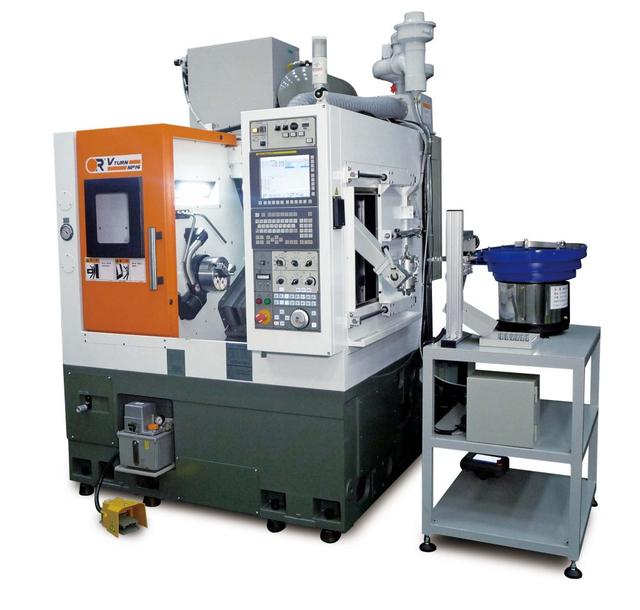

Встроенная подготовка к автоматизации

• Макс. вес детали: 3 кг

• Макс. размер детали: Ø120 х L=100 мм

• Время загрузки/выгрузки детали: 7 сек

• Различные варианты роботизации

ХАРАКТЕРИСТИКИ

ДЕТАЛЬ

Макс. диаметр детали над станиной Ø 650 мм

Макс. обрабатываемый диаметр Ø 320 мм

Макс. диаметр над суппортом Ø 365 мм

Между центрами 520 мм

Диаметр канала шпинделя Ø 52 мм

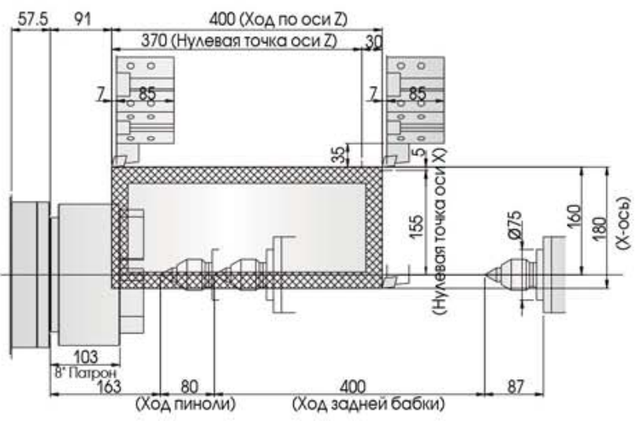

ПЕРЕМЕЩЕНИЯ

Ось Х  20+160 мм

Ось Z 400 мм

Быстрая подача по осям X и Z 30+30 м/мин

Привода подач по осям X и Z  1,8 + 1,8 кВт

Подача при обработке  X/Z: 0 - 1260 м/мин

Диаметр х шаг ШВП

Ø 25 х Р10 (Х) мм

Ø 40 х P10 (Z) мм

Ширина направляющих по осям X/Z 35/35 мм

ШПИНДЕЛЬ

Макс. частота вращения 4 200 об/мин

Патрон 8”, А2-6 торец

Главный привод 7,5/11/15 кВт (100% / 30 мин. / 15%)

(опция 11/15/18,5 кВт)

Внутр диаметр подшипника шпинделя  Ø 100 мм

Конус шпинделя 1/20

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Позиций инструмента 12

Позиций приводных инструментов 12 (опция.

* изменяет некоторые другие характеристики станка)

Державка призматического инструмента □25 мм

Державка осевого инструмента Ø40 мм (BMT-55)

Время смены инструмента 0,9 сек (И-И)

Приводной инструмент 4 000 об/мин (опция 6 000)

Мощность приводного инструмента 2,2 кВт

ЗАДНЯЯ БАБКА (опция)

Диаметр пиноли Ø 75 мм

Ход пиноли 80 мм

Конус пиноли Mорзе 4

ПРОЧЕЕ

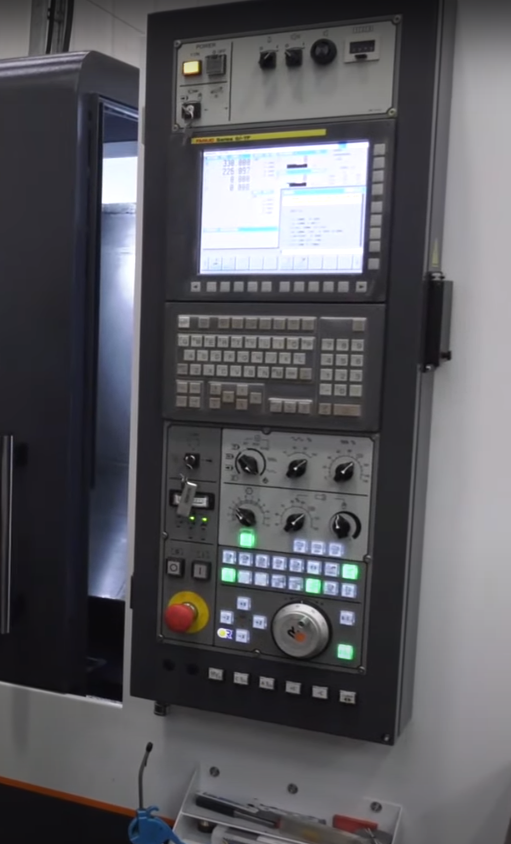

Система ЧПУ Fanuc 0i-TF(10,4” экран)

Емкость бака СОЖ 240 л

Общая мощность 16,6 кВА

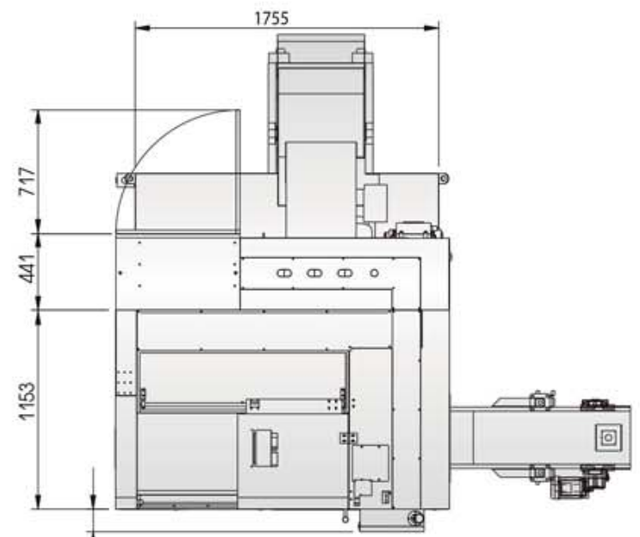

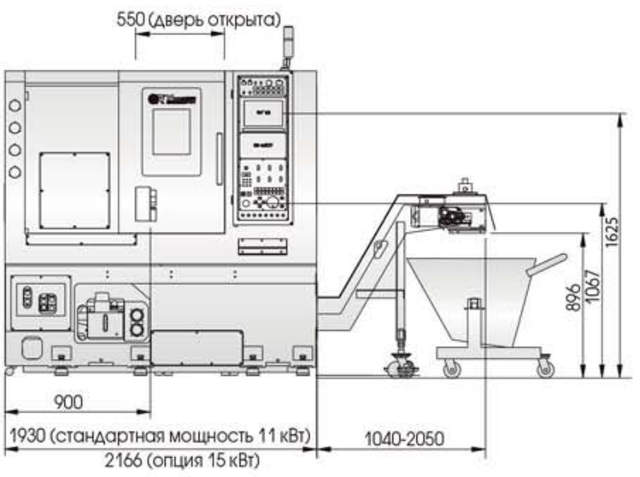

Размеры (с конвейером стружки), LxWxH

1 930 х 2 257 х 1 890 мм

Масса  4 000 кг
