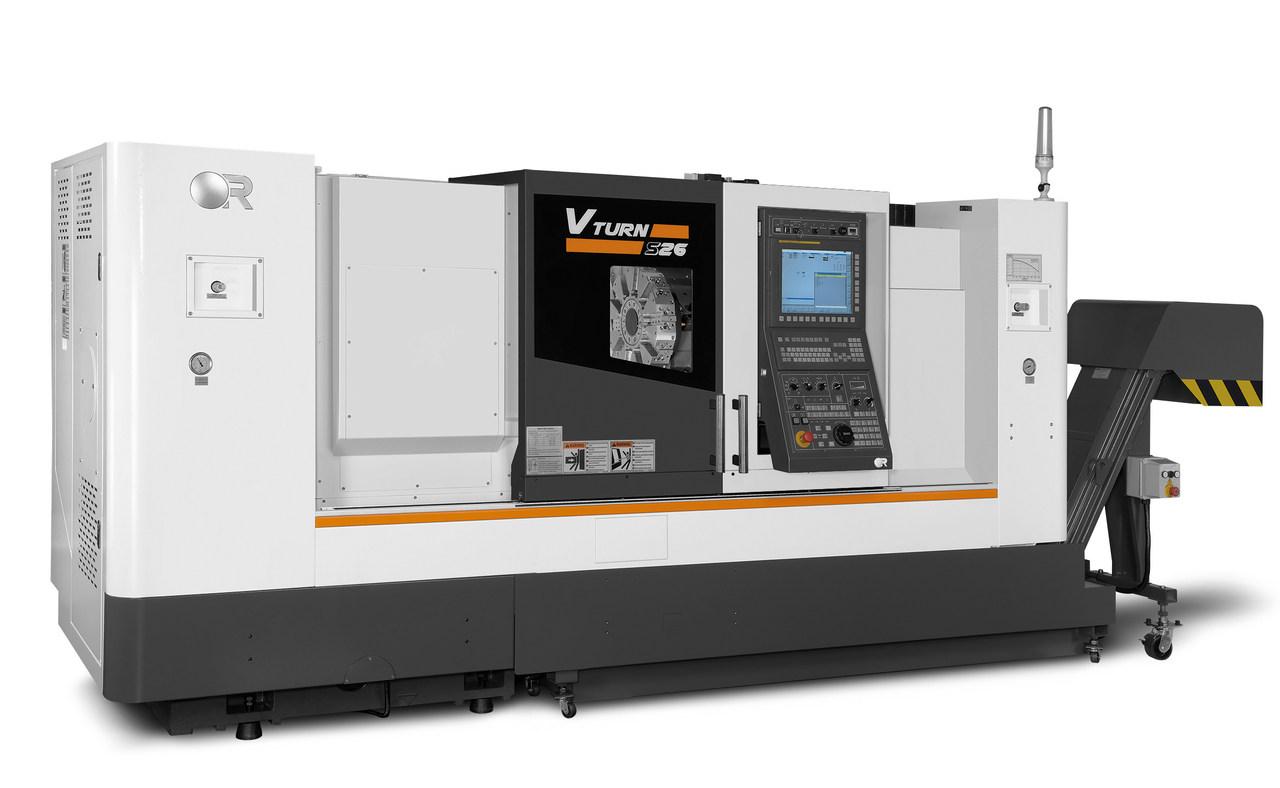

Горизонтальный токарный станок с ЧПУ VICTOR VTURN-S26/110 | БАЗОВЫЙ ФУНКЦИОНАЛ

Новый высокоэффективный станок базового исполнения

Деталь макс. обработка Ø 430 (Ø600 мм над станиной)
Между центрами 1130 мм
Привод 18,5 кВт (22кВт опция), ременной
Шпиндель 3500 об/мин
Канал шпинделя Ø87мм
Патрон 10" (254мм)
Револьверная головка 10 позиций (опция 12 поз, приводной инструмент)
Скорость перемещений 18+24 м/мин
ЧПУ Fanuc

Точность позиционирования 0,01мм, репозиционирования +-0,004мм.

Позиционирование в линейке станков

Vturn-NP16/NP20: Компактные станки шириной до 1488mm, с опцией приводного инструмента.
Vturn-S20/S26/S36: Базовый станок с опцией приводного инструмента.
Vturn-A16/20/26: Высокоточный, высокоскоростной станок с максимальным количеством опций, включая опции приводного инструмента, оси Y  и противошпинделя.
Vturn-A200: Высокофункциональный станок для детали большого диаметра. Доступно максимальное количеством опций, включая опции приводного инструмента, оси Y  и противошпинделя.
Vturn-Q200: Мультифункциональный станок с 3-мя РГ (до 58 приводных инструментов), противошпинделем и осями Y.
Vturn-40/45/46: Станки с коробкой передач и высоким крутящим моментом для крупногабаритных деталей. С опцией приводного инструмента.
Vturn-20E/26E: Эконом станки с минимальным количеством опций, но качеством VICTOR.

Стандартная комплектация:

• ЧПУ FANUC 0i-TF plus (10,4” экран) с диалоговым программированием MGI

• Гидравлический патрон с комплектом мягких кулачков

• Программируемая задняя бабка

• Конвейер стружки (заднее расположение)

• Защита кабинетного типа

• Комплект держателей инструмента

• Система обмыва защитного кожуха оси Z

• Трехступенчатый предупреждающий сигнал

• Коробчатые направляющие

Дополнительная комплектация:

• Функционал ручной настройки инструмента

• Функционал автоматической настройки инструмента

• Функционал автоматического измерения детали

• Ловушка для готовых деталей

• Гидравлический патрон KITAGAWA

• Кондиционер электрошкафа

• Система подачи СОЖ высокого давления

• Интерфейс пруткоподатчика

• Обдув патрона

• Сепаратор СОЖ

• Уловитель масляного тумана

• Каленые кулачки

• Задний центр

• Автоматическая дверь

• Приводной инструмент

• Револьверная голова BMT

• Робототизированный комплекс

Подготовка к автоматизации

ХАРАКТЕРИСТИКИ

ДЕТАЛЬ

Макс. диаметр детали над станиной Ø 600 мм

Макс. обрабатываемый диаметр Ø 430 мм

Макс. диаметр над суппортом Ø 480 мм

Между центрами 1130 мм

Макс. диаметр прутка Ø 75 мм (опция 77мм и 91мм)

ПЕРЕМЕЩЕНИЯ

Ось Х  215+25 мм

Ось Z 1100 мм

Быстрая подача по осям X и Z 18+24 м/мин

Привода подач по осям X и Z  3 + 4 кВт

Подача при обработке  X/Z: 0 - 1260 м/мин

Диаметр х шаг ШВП

Ø 32 х Р6 (Х) мм

Ø 40 х P8 (Z) мм

ШПИНДЕЛЬ

Макс. частота вращения 3500 об/мин

Патрон 10” (250мм), А2-8 торец

Главный привод 15/18,5/22 кВт (100% / 30 мин. / 15%)

(опция 18,5/22/26 кВт)

Внутр диаметр подшипника шпинделя  Ø 100 мм

Диаметр канала шпинделя Ø 87 мм

Конус шпинделя 1/20

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Позиций инструмента 10 (опция 12 позиций)

Позиций приводных инструментов 12 (опция.

* изменяет некоторые другие характеристики станка)

Державка призматического инструмента □25 мм

Державка осевого инструмента Ø50 мм (BMT-65)

Время смены инструмента 0,8 сек (И-И)

Приводной инструмент 4 000 об/мин (опция 6 000)

Мощность приводного инструмента 4,5 кВт

ЗАДНЯЯ БАБКА

Диаметр пиноли Ø 110 мм

Ход пиноли 100 мм

Конус пиноли Mорзе 5 (опция Морзе 4)

ПРОЧЕЕ

Система ЧПУ Fanuc 0i-TF plus (10,4” экран)

Емкость бака СОЖ 380 л

Общая мощность 27 кВА

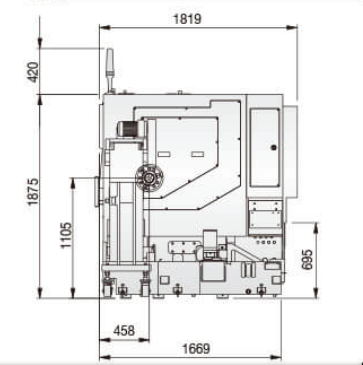

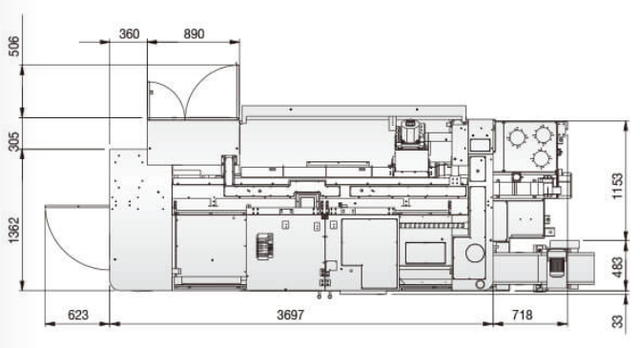

Размеры (с конвейером стружки), LxWxH 4671 х 1819 х 1875 мм

(зависит от расположение конвейера для сбора стружки)

Масса  6250 кг
