Горизонтальный токарный станок с ЧПУ VICTOR VTURN-S36/125 | БАЗОВЫЙ ФУНКЦИОНАЛ

Новый высокоэффективный станок базового исполнения

Деталь макс. обработка Ø 580 (Ø780 мм над станиной)
Между центрами 1298 мм
Привод 26 кВт (37кВт опция), ременной
Шпиндель 2500 об/мин
Канал шпинделя Ø105мм
Патрон 12" (304мм)
Револьверная головка 10 позиций (опция 12 поз, приводной инструмент)
Скорость перемещений 18+20 м/мин
ЧПУ Fanuc

Точность позиционирования 0,01мм, репозиционирования +-0,004мм.

Позиционирование в линейке станков

Vturn-NP16/NP20: Компактные станки шириной до 1488mm, с опцией приводного инструмента.
Vturn-S20/S26/S36: Базовый станок с опцией приводного инструмента.
Vturn-A16/20/26: Высокоточный, высокоскоростной станок с максимальным количеством опций, включая опции приводного инструмента, оси Y  и противошпинделя.
Vturn-A200: Высокофункциональный станок для детали большого диаметра. Доступно максимальное количеством опций, включая опции приводного инструмента, оси Y  и противошпинделя.
Vturn-Q200: Мультифункциональный станок с 3-мя РГ (до 58 приводных инструментов), противошпинделем и осями Y.
Vturn-40/45/46: Станки с коробкой передач и высоким крутящим моментом для крупногабаритных деталей. С опцией приводного инструмента.
Vturn-20E/26E: Эконом станки с минимальным количеством опций, но качеством VICTOR.

Стандартная комплектация:

• ЧПУ FANUC 0i-TF plus (10,4” экран) с диалоговым программированием MGI

• Гидравлический патрон с комплектом мягких кулачков

• Программируемая задняя бабка

• Конвейер стружки (заднее расположение)

• Защита кабинетного типа

• Комплект держателей инструмента

• Система обмыва защитного кожуха оси Z

• Трехступенчатый предупреждающий сигнал

• Коробчатые направляющие

Дополнительная комплектация:

• Функционал ручной настройки инструмента

• Функционал автоматической настройки инструмента

• Функционал автоматического измерения детали

• Ловушка для готовых деталей

• Гидравлический патрон KITAGAWA

• Кондиционер электрошкафа

• Система подачи СОЖ высокого давления

• Интерфейс пруткоподатчика

• Обдув патрона

• Сепаратор СОЖ

• Уловитель масляного тумана

• Каленые кулачки

• Задний центр

• Автоматическая дверь

• Приводной инструмент

• Револьверная голова BMT

• Система роботизации

Подготовка к автоматизации

ХАРАКТЕРИСТИКИ

ДЕТАЛЬ

Макс. диаметр детали над станиной Ø 780 мм

Макс. обрабатываемый диаметр Ø 580 мм

Макс. диаметр над суппортом Ø 600 мм

Между центрами 1298 мм

Макс. диаметр прутка Ø 91 мм (опция Ø117,5мм)

ПЕРЕМЕЩЕНИЯ

Ось Х  290+30 мм

Ось Z 1255 мм

Быстрая подача по осям X и Z 18+20 м/мин

Привода подач по осям X и Z  3 + 4 кВт

Подача при обработке  X/Z: 0 - 1260 м/мин

Диаметр х шаг ШВП

Ø 36 х Р6 (Х) мм

Ø 50 х P8 (Z) мм

ШПИНДЕЛЬ

Макс. частота вращения 2500 об/мин

Патрон 12” (304,8мм), А2-11 торец

Главный привод 22/26/35 кВт (100% / 30 мин. / 15%)

(опция 30/37/45 кВт)

Внутр диаметр подшипника шпинделя  Ø 160 мм

Диаметр канала шпинделя Ø 105 мм (опция Ø 135 мм)

Конус шпинделя 1/20

РЕВОЛЬВЕРНАЯ ГОЛОВКА

Позиций инструмента 10 (опция 12 позиций)

Позиций приводных инструментов 12 (опция.

* изменяет некоторые другие характеристики станка)

Державка призматического инструмента □32 мм

Державка осевого инструмента Ø50 мм (BMT-75)

Время смены инструмента 0,9 сек (И-И)

Приводной инструмент 3 000 об/мин

Мощность приводного инструмента 7 кВт

ЗАДНЯЯ БАБКА

Диаметр пиноли Ø 110 мм

Ход пиноли 100 мм

Конус пиноли Mорзе 5 (опция Морзе 4)

ПРОЧЕЕ

Система ЧПУ Fanuc 0i-TF plus (10,4” экран)

Емкость бака СОЖ 600 л

Общая мощность 38 кВА

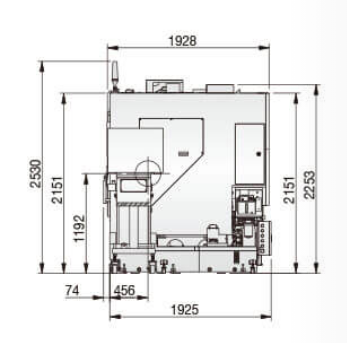

Размеры (с конвейером стружки), LxWxH 5475 (5755) х 2029 х 2253 мм

(зависит от расположение конвейера для сбора стружки)

Масса  9850 кг
