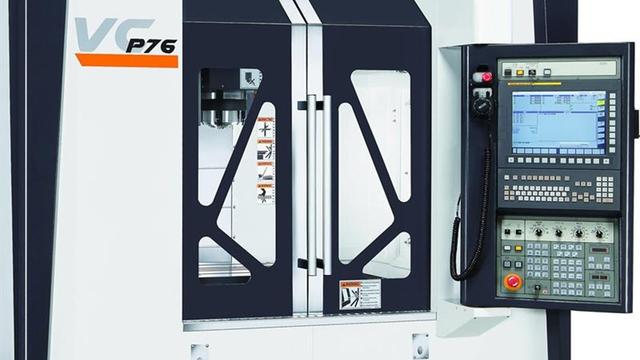

Фрезерный станок с ЧПУ VICTOR P76 // XYZ 760*500*690, 15кВт+, 15000об/мин

Стол 840*500мм / 500кг

Ход 760*500*690мм / 48+48+32 м/мин

Шпиндель 15кВт / 15000 об/мин / BBT-40

Точность +-0,0035мм

Позиционирование в линейке вертикальных фрезерных станков с ЧПУ VICTOR:

Vcenter-F76 / F106: базовые станки для массового производства, ременной привод, линейные направляющие.
Vcenter-85B / 102B / 165 / 205: для высокой производительности и тяжелого фрезерования, коробчатые направляющие. * Vc-205 с двумя рабочими зонами.
Vcenter-G105 / G135 / G165: для самого тяжелого фрезерования современными технологиями .
Vcenter-P76 / P106 / P136: для высокоскоростной обработки. Ходы 48 м/мин, шпиндель 15000 об/мин., роликовые направляющие. * APC - модель с паллетами.
Vcenter-A85 / A110 / A130: для тяжелой высокоскоростной обработки. Ходы 42 м/мин, шпиндель 15000 об/мин, роликовые направляющие.
Vcenter-FX400: для 5-ти осевой обработки с поворотно-наклонным столом (4+1), мотор-шпинделем 12000 об/мин.

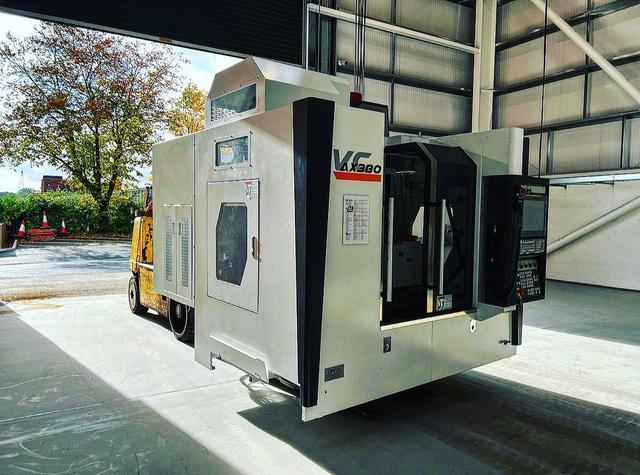

Vcenter-AX380 / AX630 / AX800: для одновременной 5-осевой обработки.

Стандартная комплектация

• Защита кабинетного типа
• ЧПУ Fanuc 0i-MF Plus (экран 10.4")
• Масляное охлаждение шпинделя
• Конвейер винтовой для удаления стружки (с левой стороны)
• Обмыв кожухов рабочей зоны СОЖ (для P106, P136)
• Жесткое нарезание резьбы
• Маховик для дистанционного управления
• Инструмент для обслуживания станка
• Т-образные гайки для пазов стола
• 3-х цветная сигнальная  лампа
• Автоматическая система отключения питания
• Выравнивающие блоки

Дополнительные комплектация

• Кондиционер для шкафа с электрикой

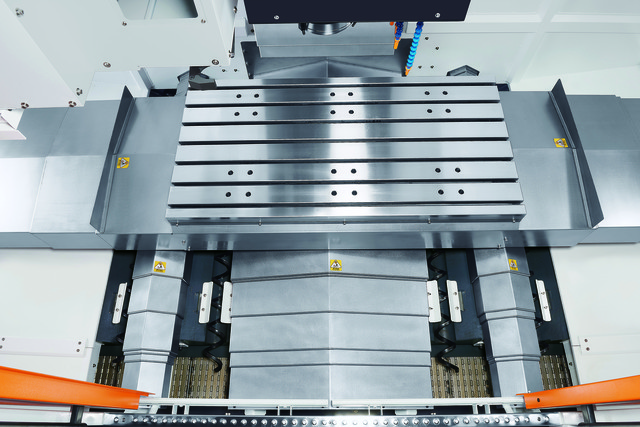

• Дополнительный конвейер для удаления стружки
• Система подачи СОЖ через шпиндель и инструмент
• Магазин на 40 инструментов
• Система автоматического измерения инструмента Renishaw
• Система автоматического измерения детали Renishaw
• Блоки для специальных инструментов
• Интерфейс для 4-ой и 5-ой оси

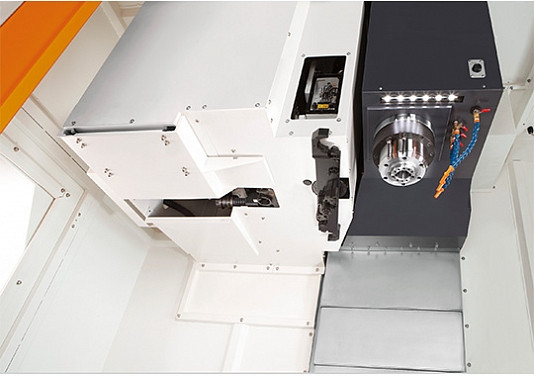

• Автоматическая дверь
• Маслоотделитель
• Пистолет для обмыва СОЖ
• Пистолет для обдува
• Шпиндель со скоростью вращения 15000 об/мин.
• Оптические линейные шкалы для увеличения точности

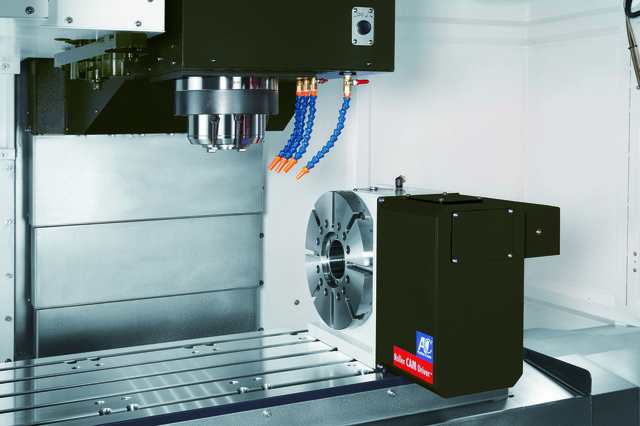

• Поворотный и поворотно-наклонный стол для обеспечения 4-х и 5-ти осевой обработки.
• Более высокая стока и увеличенный ход оси  Z до 750мм для модели P-106.
• ЧПУ и приводы Heidenhain

ХАРАКТЕРИСТИКИ

Перемещения и размеры рабочего пространства

Ход по оси Х 760 мм

Ход по оси Y 500 мм

Ход по оси Z 510 мм (опция 690 мм)

От оси шпинделя до стойки 565 мм

От торца шпинделя до поверхности стола 120...630 мм (опция до 810 мм)

Размер стола 840*500 мм

Пазы на столе 4*18*100 мм

Максимальная нагрузка на стол 500 кг

Точность позиционирования 0,010 мм

Точность повторного позиционирования 0,007 мм (+-0,0035 мм)

Шпиндель

Конус BBT-40

Привод Fanuc 11/15/18,5 кВт (постоянно / 65% / 25%)

* Опция привод Heidenhain для более точной обработки 11 / 16,5 / 20 / 28 кВт (пост. / 40% / 25% / 15%)

Скорость шпинделя 12000 об/мин (опция 15000 об/мин)

Подачи

Скорости подачи по осям X+Y+Z = 48 + 48 + 32 м/мин

Ускорение по осям X+Y+Z = 0,7G + 0,7G + 0,7G м/сек2

Привод подач по осям X+Y+Z =  3 + 3 + 3 кВт (* для Heidenhain  4,5+4,5+5,4кВт)

Рабочие подачи стола 20 м/мин

ШВП осей XYZ Ø40*P16

Ширина линейных направляющих осей XYZ =30, 35, 45 мм соответственно

Инструмент

Длина до 300 мм

Вес до 7 кг

Количество позиций в магазине 30 шт (опция 40 шт.)

Диаметр до 75 мм, без смежных позиций до 150 мм.

Смена инструмента 2,2 сек.- инстр-инстр. / 6,0 сек - стружка-стружка

Выбор из магазина произвольный

Общее

Общая потребляемая мощность 23 кВА

Давление пневмосети 5,5-6,5 атм (-3%)

Количество СОЖ 260 л

ЧПУ Fanuc 0i-MF Plus, экран 10.4" (опция ЧПУ Heidenhain TNC-620, экран 15")

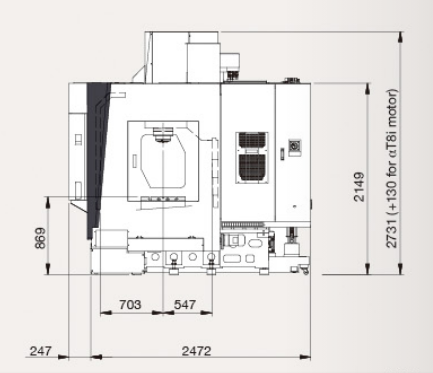

Габариты в плане 2750 * 2719 мм

Высота 2731 мм

Масса станка 5500 кг.
