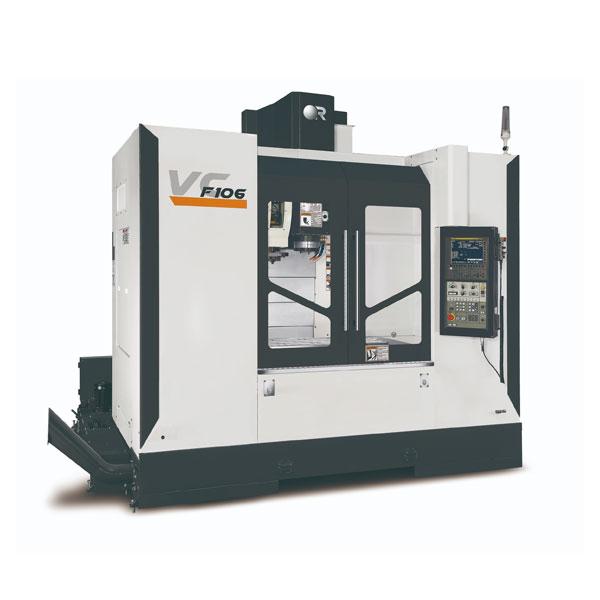

Фрезерный станок с ЧПУ VICTOR F106 // XYZ 1060*600*760, 11кВт+, 10000об/мин

Стол 1120*520мм / 600кг

Ход 1060*600*760мм / 32+32+32 м/мин

Шпиндель 11-15кВт / 10000 об/мин / BT-40

Точность +-0,0035мм

Позиционирование в линейке вертикальных фрезерных станков с ЧПУ VICTOR:

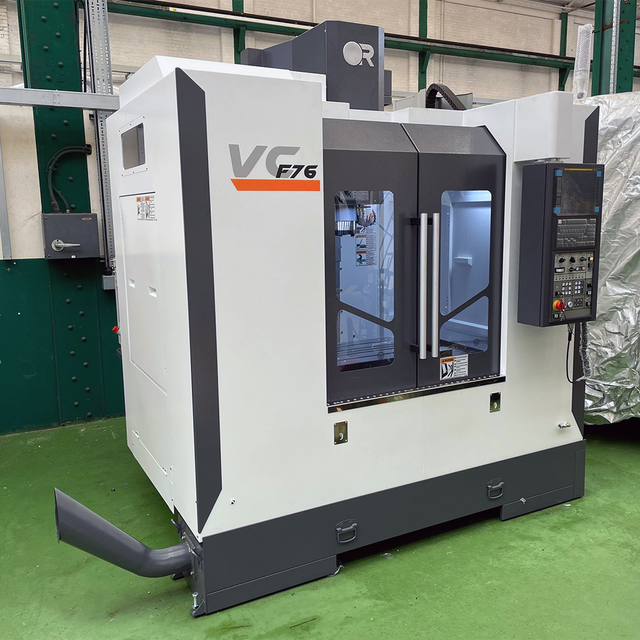

Vcenter-F76 / F106: базовые станки для массового производства, ременной привод, линейные направляющие.
Vcenter-85B / 102B / 165 / 205: для высокой производительности и тяжелого фрезерования, коробчатые направляющие. * Vc-205 с двумя рабочими зонами.
Vcenter-G105 / G135 / G165: для самого тяжелого фрезерования современными технологиями .
Vcenter-P76 / P106 / P136: для высокоскоростной обработки. Ходы 48 м/мин, шпиндель 15000 об/мин., роликовые направляющие. * APC - модель с паллетами.
Vcenter-A85 / A110 / A130: для тяжелой высокоскоростной обработки. Ходы 42 м/мин, шпиндель 15000 об/мин, роликовые направляющие.
Vcenter-FX400: для 5-ти осевой обработки с поворотно-наклонным столом (4+1), мотор-шпинделем 12000 об/мин.
Vcenter-AX380 / AX630 / AX800: для одновременной 5-осевой обработки.

Стандартная комплектация

• Защита кабинетного типа
• ЧПУ Fanuc 0i-MF Plus (экран 10.4")
• Конвейер винтовой для удаления стружки (с левой стороны)
• Функция воздушного обдува с ручным управлением
• Жесткое нарезание резьбы
• Маховик для дистанционного управления
• Инструмент для обслуживания станка
• Т-образные гайки для пазов стола
• 3-х цветная сигнальная  лампа
• Выравнивающие блоки

Дополнительные комплектация

• Масляное охлаждение шпинделя
• Кондиционер для шкафа с электрикой
• Функция воздушного обдува с программным управлением
• Автоматическая система отключения питания
• Конвейер для удаления стружки
• Система подачи СОЖ через шпиндель и инструмент
• Шпиндель со скоростью вращения 10000 об/мин вместо базового на 8000 об/мин.
• Магазин на 30 инструментов вместо магазина на 24 инструмента.
• Система автоматического измерения инструмента Renishaw
• Система автоматического измерения детали Renishaw
• Блоки для специальных инструментов
• Интерфейс для 4-ой и 5-ой оси
• Автоматическая дверь
• Маслоотделитель
• Оптические линейные шкалы для увеличения точности обработки
• Пистолет для обмыва СОЖ
• Пистолет для обдува воздухом
• Поворотный и поворотно-наклонный стол для обеспечения 4-х и 5-ти осевой обработки.
• Более функциональная ЧПУ Fanuc или Siemens

ХАРАКТЕРИСТИКИ

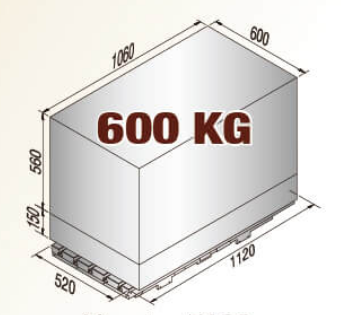

Перемещения и размеры рабочего пространства

Ход по оси Х 1060 мм

Ход по оси Y 600 мм

Ход по оси Z 560 мм (опция 760 мм)

От оси шпинделя до стойки 627 мм

От торца шпинделя до поверхности стола 150...710 мм (опция до 910 мм)

Размер стола 1120*520 мм

Пазы на столе 5*18*100 мм

Максимальная нагрузка на стол 600 кг

Точность позиционирования 0,010 мм

Точность повторного позиционирования 0,007 мм (+-0,0035 мм)

Шпиндель

Конус BT-40

Привод Fanuc 11/15 кВт (постоянно / 25% (15мин) )

Скорость шпинделя 8000 об/мин (опция 10000 об/мин)

Подачи

Скорости подачи по осям X+Y+Z = 32 + 32 + 32 м/мин

Ускорение по осям X+Y+Z = 0,5G + 0,5G + 0,5G м/сек2

Привод подач по осям X+Y+Z =  2,5 + 2,5 + 3 кВт

Рабочие подачи стола 20 м/мин

ШВП осей XYZ Ø40*P16

Ширина линейных направляющих осей XYZ =35, 45, 45 мм соответственно

Инструмент

Длина до 300 мм

Вес до 7 кг

Количество позиций в магазине 24 шт (опция 30 шт.)

Диаметр до 75 мм, без смежных позиций до 150 мм.

Смена инструмента 2,4 сек.- инстр-инстр. / 5,7 сек - стружка-стружка

Выбор из магазина произвольный

Общее

Общая потребляемая мощность 22 кВА

Давление пневмосети 5,5-6,5 атм (-3%)

Количество СОЖ 300 л

ЧПУ Fanuc 0i-MF Plus, экран 10.4" (опция ЧПУ Siemens и Fanuc более высокого уровня, экран 15")

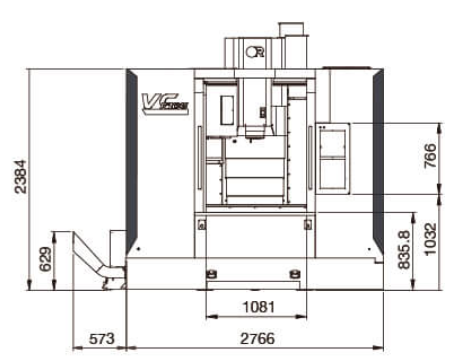

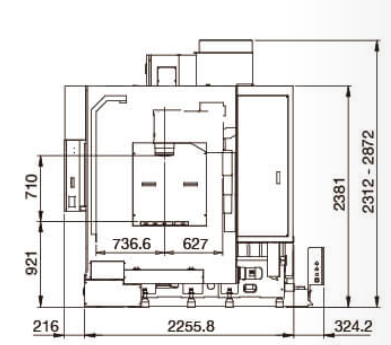

Габариты в плане 2796 * 3339 мм

Высота 2872 мм

Масса станка 6250 кг.
