Автомат продольного точения SMART 20 / диам.прутка 20мм



Макс. диаметр точения

- Smart 12 - Ø 12 мм
- Smart 16 - Ø 16 мм
- Smart 20 - Ø 20 мм

Макс. длина точения с направляющей втулкой 205 мм

Макс. длина точения без направляющей втулки 2,5-3 диаметра, макс. 55мм.

Макс. частота вращения шпинделя

- Smart 12 - 15 000 об/мин
- Smart 16 / 20 - 10 000 об/мин

Мощность главного привода 3,7 кВт

Быстрые подачи 35 м/мин

Количество позиций токарного инструмента 6 шт 12*12 мм

Макс. диаметр сверления Ø 10 мм

Макс. нарезаемая резьба М8 Р1,25

Макс. глубина сверления 170 мм

Приводной инструмент 5 шт. (2шт ER11+ 3шт ER16)

5-ти позиционный инструментальный блок :

+ 2 позиции ER11 стандарт
+ 2 позиции ER16 опция
+ блок на 4+4 позиции (в разн.стороны)
* др. варианты комплектации в описании.

Макс. диаметр сверления ER11 - Ø 6 мм ; ER16 - Ø 7 мм

Макс. нарезаемая резьба ER11 - М5 Р0,8 ; ER16 - М6 Р1,0

Макс. частота вращения приводного инструмента ER11 - 8 000 об/мин ; ER16 - 6 000 об/мин

Крутящий момент приводного инструмента 2 Нм

Макс. частота вращения противо-шпинделя

- Smart 12 - 15 000 об/мин
- Smart 16 / 20 - 10 000 об/мин

Мощность привода противо-шпинделя 2,2 кВт

Инструментальные держатели для п/шпинделя 4 позиции стандарт (7 или 8 позиция опция)

Макс. диаметр сверления Ø 10 мм

Макс. нарезаемая резьба М8 Р1,25

Приводной инструмент для п/шпинделя 4 позиции стандарт (7 или 8 позиция опция)

Макс. диаметр сверления Ø 6 мм

Макс. нарезаемая резьба М5 Р0,8

Макс. частота вращения приводного инструмента 8 000 об/мин

Крутящий момент приводного инструмента 1 Нм

Емкость системы подачи СОЖ 160 л

Потребляемая мощность 13,2 кВА

Габариты станква Д*Ш*В 2,070 * 1,070 * 1,760 м

Масса станка 2900 кг



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

. Блок с синхронно-вращающейся направляющей втулкой

. Ось C на главном и вспомогательном шпинделе

. Зажимное устройство главного и вспомогательного шпинделя

. Цанговые втулки F25 для основного и вспомогательного шпинделя

. Привод для приводного 4-х позиционного блока приводных инструментов ER16.

. 5-шпиндельный блок для приводного поперечного инструмента (2 комплекта ER11 в комплекте)

. 6-ти позиционный блок под резцы 12x12 мм

. 4-х шпиндельный блок для осевого инструмента без втулок.

. Детектор выброса деталей

. Выталкиватель деталей

. Вспомогательный шпиндель для захвата заготовки до диаметра 20 мм.

. Блок обдува детали переднего расположения

. Пневматический блок

. Привод для приводного 4-х позиционного блока приводных инструментов ER16 для обратной обработки.

. 4-х шпиндельный блок для осевого инструмента со втулками ER16 для обратной обработки

. 1 комплект для глубокого сверления

. Коробка приемника деталей

. Детектор сломанного отрезного инструмента

. Продувка воздухом вращающейся направляющей втулки и основного и вспомогательного шпинделя

. Продувка воздухом вспомогательного шпинделя

. Масляный бак охлаждающей жидкости с датчиком уровня масла и датчиком расхода

. Автоматическое централизованное устройство смазки с контролем уровня масла

. Интерфейс загрузчика прутка

. Карта памяти / USB-вход



СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ ЧПУ

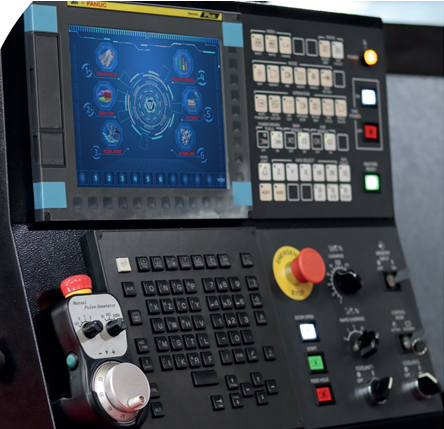

. ЧПУ Fanuc серии Oi-TF Plus с цветным экраном

. Запасной M-код M152-M159

. Функция синхронной подачи и вращения основного и вспомогательного шпинделей.

. 93278102 Контроль постоянной скорости поверхности

. 93278103 Детектор колебаний скорости вращения шпинделя G25-26

. 93278104 Многократно повторяющийся цикл G70-76

. 93278105 Автоматический угол снятия фаски R

. 93278106 Коррекция радиуса вершины инструмента G40-42

. 93278107 Постоянный цикл сверления G83

. 93278112 Непрерывное нарезание резьбы G32-G34

. 93278114 Программируемый ввод данных G10

. 93278118 Прямое программирование размеров чертежа (нельзя использовать с 93278105)

. 93278124 Цилиндрическая интерполяция G7.1

. 93278125 Интерполяция в полярных координатах G12.1

. 93278126 Функция жесткого нарезания резьбы M29

. 93278201 Преобразование дюймы/метры

. 93278202 Часы работы, дисплей счетчика деталей

. 93278233 Добавление номера коррекции инструмента (2x 64 пары)

. 93278265 Дополнительная память (всего 256 МБ)

. 93278301 Счетчик запчастей

. 93278314 Управление сроком службы инструмента (20 инструментов)

. 93278310 Дисплей часов работы

. 93278312 Функция автоматического отключения питания



ПЛАТНАЯ КОМПЛЕКТАЦИЯ

864-21 Конвейер для деталей 2060.00

864-22 Проводной пульт с маховиком для управления станком 1310.00

864-23 Дисплей контроля нагрева масла и счетчика деталей 1.310.00

864-24 Накопитель деталей (для приема деталей с конвейера) 1130,00

864-72 Закрытый выталкиватель длинных деталей с направляющей трубкой версия B Ø 21 мм 1940.00

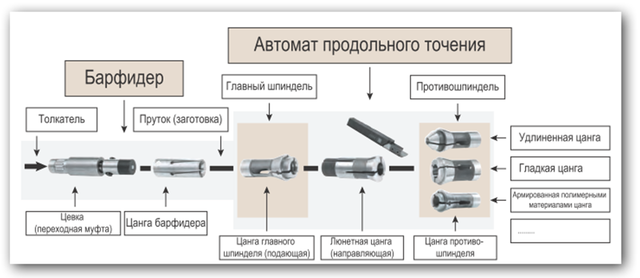

Направляющие втулки (люнетные цанги)

863-29 Корпус для фиксации втулок 1590.00

345-25 Направляющая втулка (от 3 мм до 8 мм) 310,00

345-25 Направляющая втулка (от 9 мм до 12 мм) 380,00

345-25 Направляющая втулка (от 13 мм до 15 мм) 440,00

345-25 Направляющая втулка (от 16 мм до 20 мм) 630,00

ВАН-35 Комплект гибких синхронно-вращаемых направляющих втулок Ø 23мм (направляющая втулка тип 2 33х40мм)   3590.00



Цанговые втулки (подающие)

234-56 Цанговая втулка F25 главного шпинделя для профильного прутка 890.00

234-75 Цанговая втулка F25 противо-шпинделя F25 810,00

234-76 Цанговая втулка F25 противо-шпинделя для профильного прутка 880,00

75034 Комплект удлинителей для главного и противо-шпинделя Ø 22 мм 3000.00

-> требуется направляющий канал пруткоподатчика Ø 24 мм

75035 Комплект удлинителя для главного шпинделя Ø 22 мм 1950.00

-> требуется направляющий канал пруткоподатчика Ø 24 мм





Инструментальные блоки с электроприводом

551-50 Сверлильно-фрезерный блок ER11  560,00

851-63 Сверлильно-фрезерный блок ER16   590,00

111-202 Приводной инструментальный блок ER11 18.000 об/мин для главного шпинделя 4690.00

451-51 2-х шпиндельный сверлильно-фрезерный ER16 передний 3990.00

771-51 3-х шпиндельный сверлильно-фрезерный ER16 передний 6890.00

451-54 Фрезерный блок для дисковых фрез Ø 50x13,0 мм 4970.00

451-91 Инструментальный блок для точения многоугольника 5080.00

861-72 Блок вихревого нарезания канавки 1 - 20° (без инструмента) 9580.00

771-59 2-х шпиндельный сверлильно-фрезерный ER16 торцевой 5300.00

771-69 3-х шпиндельный сверлильно-фрезерный ER16 торцевой 9060.00

971-081 Блок поперечный сверлильно-фрезерный ER11 с регулируемым углом (0-360°) 1-шпиндельный 8160.00

971-190 Блок поперечный сверлильно-фрезерный ER11 с регулируемым углом (0-360°) 2-шпиндельный 9720.00

971-290 Блок поперечный сверлильно-фрезерный ER11 с регулируемым углом (0-360°) 3-шпиндельный 11270.00

971-800 Зубофрезерный блок Ø 8 мм 9890.00



Приводные блоки для обратной обработки

451-61 Сверлильно-фрезерный блок для обратной обработки ER11   590.00

751-61 Сверлильно-фрезерный блок для обратной обработки ER16   630.00

975-669 3-шпиндельный сверлильно-фрезерный блок ER11 для обратной обработки  7220.00

975-701 Фрезерный блок для дисковых фрез для обратной обработки Ø 45x10 мм    5690.00

975-970 Блок поперечного сверления ER11/ER16 для обратной обработки   5470.00



Державки основные

501-41 Втулка для сверла ER11 250.00

551-42 Втулка для сверла ER16 300.00



Держатель инструмента обратной обработки

451-12 Втулка для сверла ER11 для обратной обработки 280.00

761-13 Втулка для сверла ER16 для обратной обработки 310,00



Специальные опции

HERO-1 Устройство подачи прутка (3 м) HEROBAR-20 (Турция) в комплекте с направляющим каналом 15630,00

HERO-2 Дополнительный направляющий канал в сборе 930,00

BRL-220-1 Устройство подачи прутка (3 м) Barload BWG-20 (Тайвань) в комплекте с направляющим каналом 16560.00

BRL-220-2 Дополнительный направляющий канал в комплекте 1000.00

FNC-01 Функция ломки стружки (антивиток) HFO 6250.00

VAN-DSP Индикатор нагрева масла и количества деталей 880.00

VAN-PRP Подготовка для насоса высокого давления 1500.00

ВАН-7 7 инструментальных блоков для обратной обработки 880.00

VAN-C Конвейер для стружки 2690.00

ВАН-О Маслоохладитель 4660.00

ВАН-Ф Система пожаротушения (CO2) 10310.00

ВАН-ХПР Насос высокого давления 40 бар 20-33 л/мин вкл. фильтр (0,005 мм) с баком 40 литров и навесными деталями (подходит для масла и эмульсии) 7310.00

VAN-HPR1 Насос высокого давления 70 бар 20-33 л/мин вкл. фильтр (0,005 мм) с баком на 60 литров и навесными деталями (подходит для масла и эмульсии) -> требуется VAN-OILMIST 8630.00

VAN-HPR2 Насос высокого давления 140 бар 12-20 л/мин вкл. фильтр (0,005 мм) с баком на 60-120 литров, системой охлаждения и навесными деталями (подходит только для масла) -> требуется VAN-OILMIST 12190.00

VAN-OILMIST Электростатический воздухоочиститель 3440.00

VAN-l/O модуль ввода/вывода данных и программное обеспечение 1040.00



Дополнительные аксессуары для контроллера FANUC

Опции FANUC будут предлагаться по запросу.



Дополнительное описание

ЧПУ Fanuc 0i-F plus, 31i/32i / Япония /

Линейные направляющие THK / Япония /

ШВП NSK / Япония /

Пневматика SMC / Япония /

Системы смазки SKF / Япония /



Точность обеспечивается качественным шабрением направляющих, что так же добавляет новые возможности станка. Данная операции является особенной гордостью компании, т.к. доведена до сверхвысоких показателей, что дает непревзойденную точность, жесткость и плавность хода, долговечность станка и его возможности.

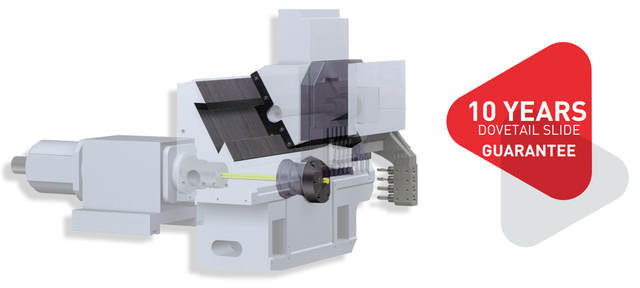

10 лет гарантия на направляющие

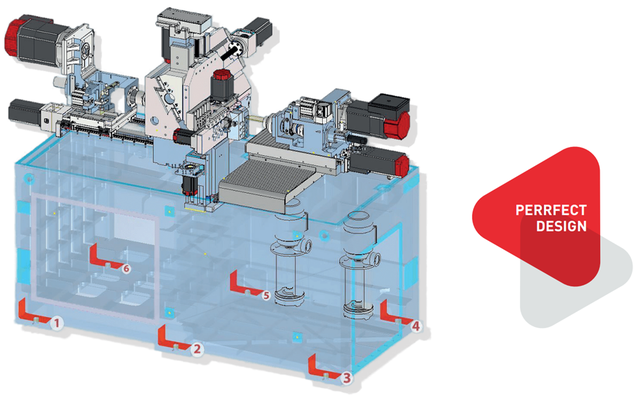

Оптимальная высчитанная наклонная компоновка для баланса сил в процессе работы - увеличивает срок службы ШВП, направляющих и других узлов станка, а так же обеспечивает высокую жесткость и точность.









• Команда High Precision Program Command предлагается как стандартная (после запятой в команде Program 5, например, 0,00001).

• 2 Гб памяти для программ, возможность записи 1000 программ, функция редактирования программ на карте памяти.

• Возможность закидывать программы на карту памяти через USB или ethernet.

• Автоматический контроль резки.

• На втором канале находится программа управления, которая будет работать на канале. (Канал 1 проверяет, вызывается ли правильная программа на канале 2.)

• Функция Polygon Turning на обоих каналах.

 - Cтраница кинематики - это самый простой способ обработки нулей, который позволяет вам достичь этого.

 - Никакие изменения не могут быть внесены с шифрованием, кроме «уполномоченного персонала».

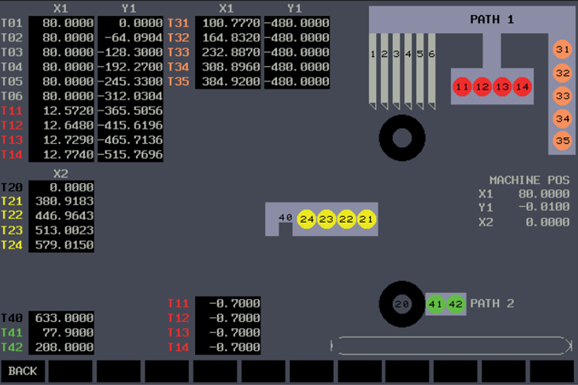

 - Экран для быстрого доступа к справочным значениям позиций машины.

 - Экран значения положения узлов станка.

 - Экран времени жизни в разделе «План жизни».

 - Аварийный сигнал, когда машина достигает определенного числа.

 - Тревога, когда машина достигает определенного числа.

 - Вы можете следить за ежедневными и еженедельными показателями производительности машины.

 - Вы можете сохранять или передавать еженедельные данные на компьютер с помощью USB-накопителя.

 - Станок можно остановить, введя заданное количество обрабатываемых деталей и выполнив его.

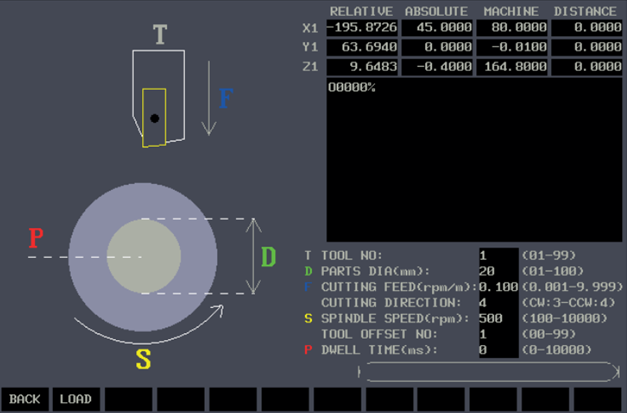

 - Быстро и легко использовать программу автоматической обработки.

 - На экране показывается диаметр детали, направление вращения и другие параметры.

 - Контроль износа инструмента и функция для обнаружения его поломки.

 - Вкладка «Обучение».

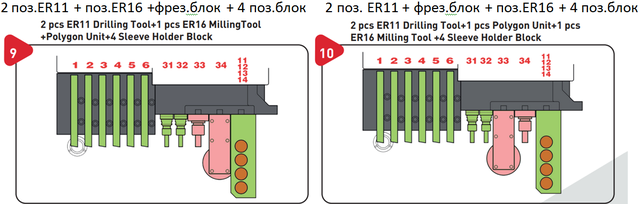

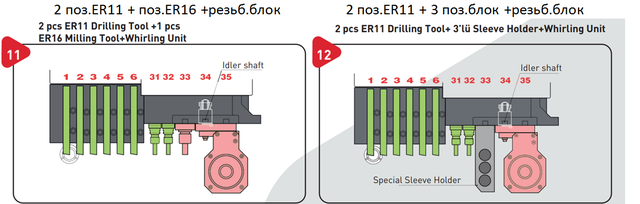

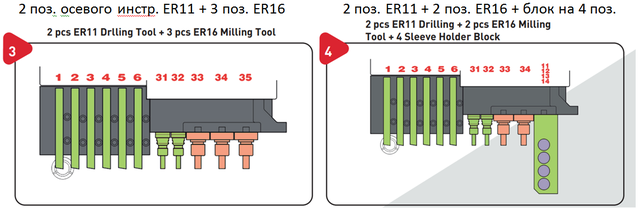

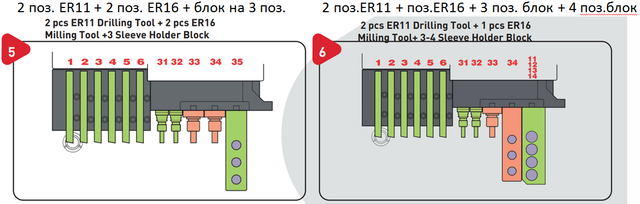

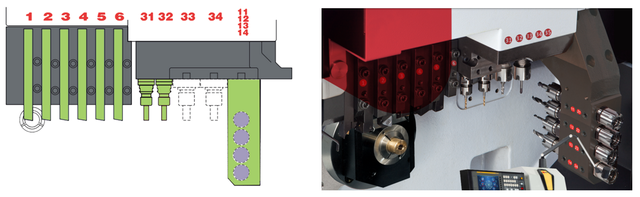

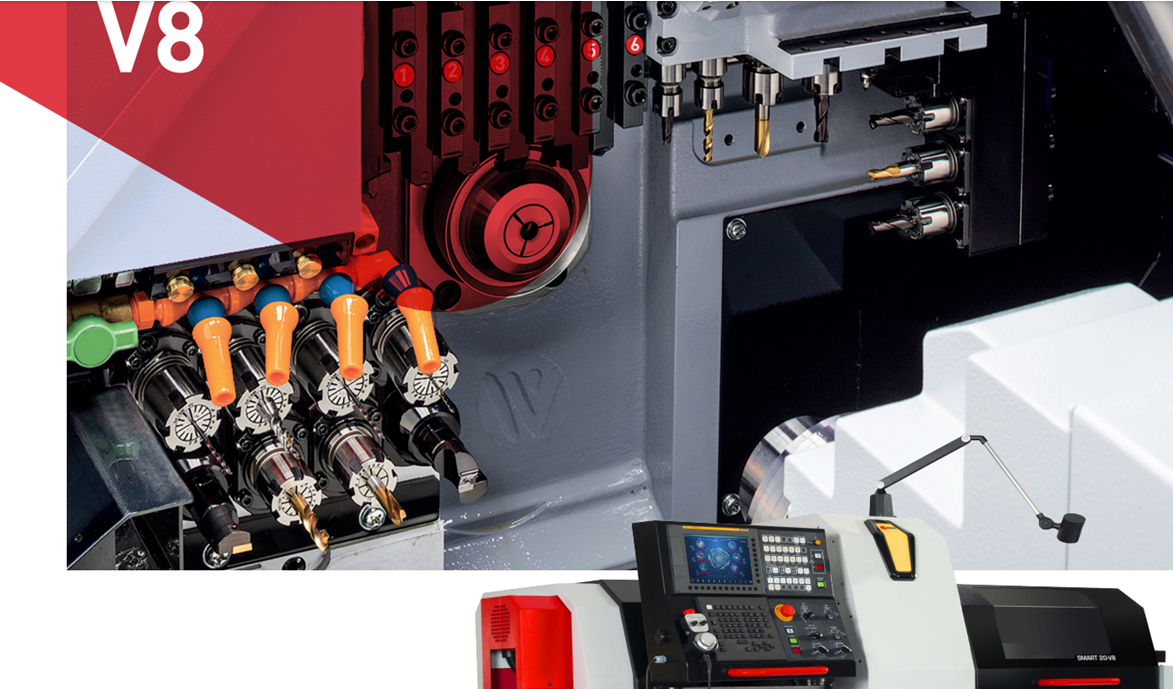

Варианты инструментальной наладки



Стандартная комплектация  - 6 токарных резцов 12*12 + 2 поз. осевого инструмента ER11 + блок на 4+4 поз.



Опциональное оснащение
