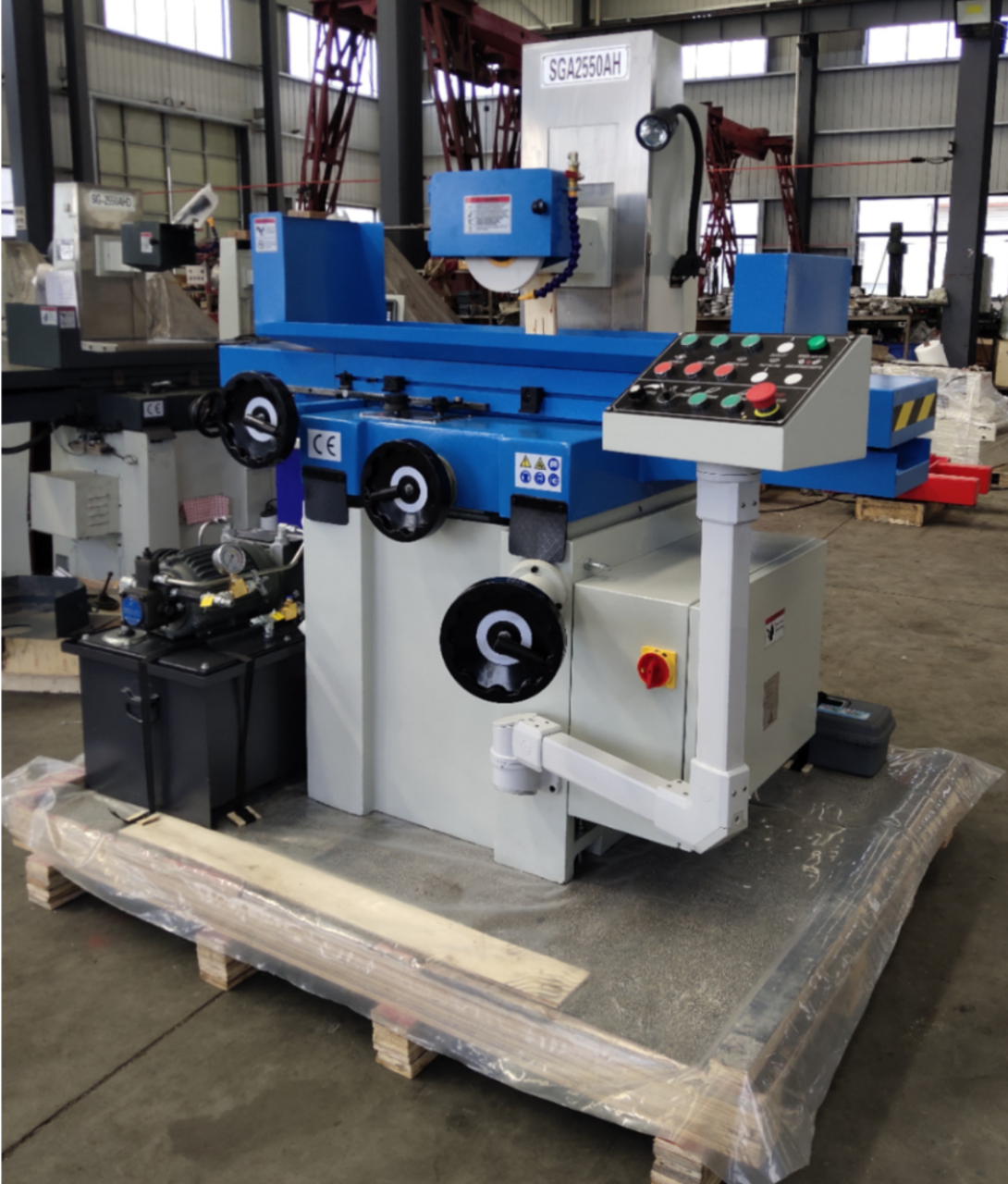

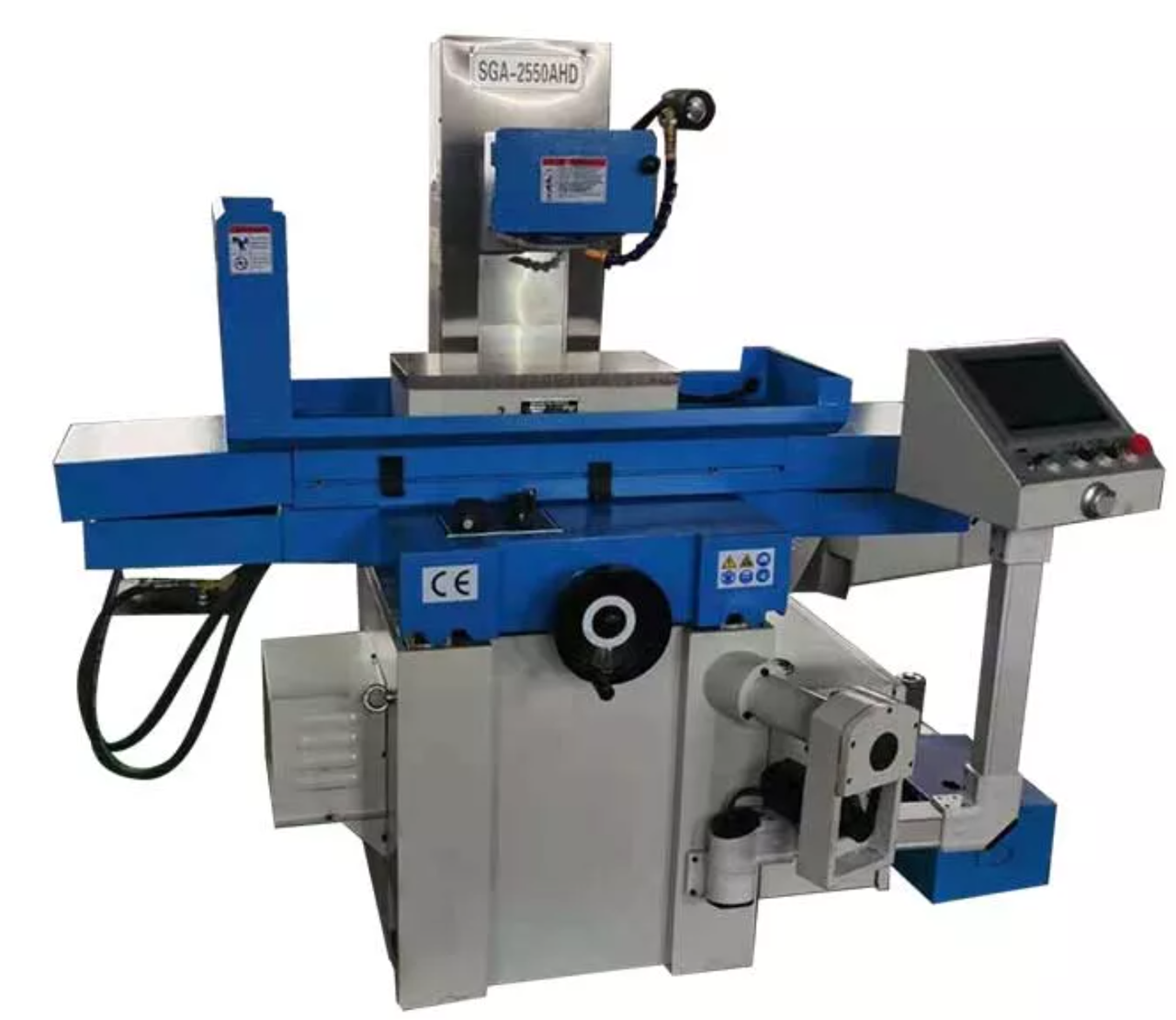

Плоскошлифовальный станок SGA-2550

Технические характеристики

Размер стола (ШxД) 250x500 мм

Макс. продольный ход 520 мм

Поперечный ход 260 мм

Расстояние от центра шпинделя до стола до 450 мм

Размер магнитного основания 250x500 мм

Скорость продольного перемещения 7-23 м/мин

Поперечное перемещение стола:

• Автоподача 0,1-8 мм/мин

• Ускоренная подача 990 мм/мин

• Подача маховика 0,02 мм/дел.

Вертикальное перемещение маховика:

• Автоподача

- модель H/R - отсутствует.

- модель D - 0,005/0,01/0,02/0,03/0,04/0,05 мм/ход

• Ускоренная подача

- модель H - отсутствует,

- модель R - 610 мм/мин

- модель D - 480 мм/мин

• Подача маховика 0,005 мм/дел.

Скорость шлифовального круга 50 Гц 2850 об/мин

Размер шлифовального круга 200x20x31,75 мм

Двигатель шпинделя 2,2 кВт

Гидравлический двигатель 1,5 кВт

Двигатель насоса охлаждения 0,04 кВт

Двигатель подъема

- модель H - отсутствует.

- модель R - 0,25 кВт

- модель D - 0,5 кВт, сервопривод.

Двигатель поперечной подачи 0,04 кВт

Макс. грузоподъемность стола (включая магнитный патрон) 200 кг

Общая номинальная мощность 4,0 кВт

Шероховатость Ra < 0.25

Точность 0,005/500мм

Высота станка 1890 мм

Вес брутто 1400 кг

Размеры в упаковке 2050x1500x1980 мм

Стандартная комплектация:

• Бак для охлаждающей жидкости,

• электромагнитный патрон,

• балансировочная оправка,

• фланец круга,

• выравнивающий клин и болт,

• стандартный шлифовальный круг,

• рабочая лампа,

• подставка для правки круга (алмазный карандаш не входит в комплект),

• ящик для инструментов.

Опции поставляемые за отдельную плату:

• Цифровой контроллер 2 оси: 380 долл.США,

• Параллельный правщик круга: 680 долл.США,

• Стенд для балансировки круга: 200 долл.США,

• Прецизионные станочные тиски: 360  долл.США,

• Контроллер намагничивания и размагничивания: 240 долл.США, (для AH и AHR это опция; для AHD это стандарт.)

• Бачок охлаждающей жидкости с магнитным сепаратором и бумажным фильтром: 2060 долл.США.
