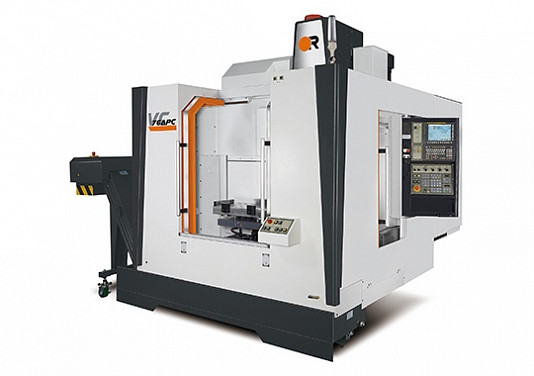

Фрезерный станок с ЧПУ с паллетами VICTOR P76APC // XYZ 760*400*540, 15кВт+, 15000об/мин

Паллета 720*400мм + паллета 720*400мм / 200+200кг

Ход 760*460*540мм / 48+48+32 м/мин

Шпиндель 15 или 20 кВт / 15000 об/мин / BBT-40

Точность +-0,0035мм

Позиционирование в линейке вертикальных фрезерных станков с ЧПУ VICTOR:

Vcenter-F76 / F106: базовые станки для массового производства, ременной привод, линейные направляющие.
Vcenter-85B / 102B / 165 / 205: для высокой производительности и тяжелого фрезерования, коробчатые направляющие. * Vc-205 с двумя рабочими зонами.
Vcenter-G105 / G135 / G165: для самого тяжелого фрезерования современными технологиями .
Vcenter-P76 / P106 / P136: для высокоскоростной обработки. Ходы 48 м/мин, шпиндель 15000 об/мин., роликовые направляющие. * APC - модель с паллетами.
Vcenter-A85 / A110 / A130: для тяжелой высокоскоростной обработки. Ходы 42 м/мин, шпиндель 15000 об/мин, роликовые направляющие.
Vcenter-FX400: для 5-ти осевой обработки с поворотно-наклонным столом (4+1), мотор-шпинделем 12000 об/мин.
Vcenter-AX380 / AX630 / AX800: для одновременной 5-осевой обработки.

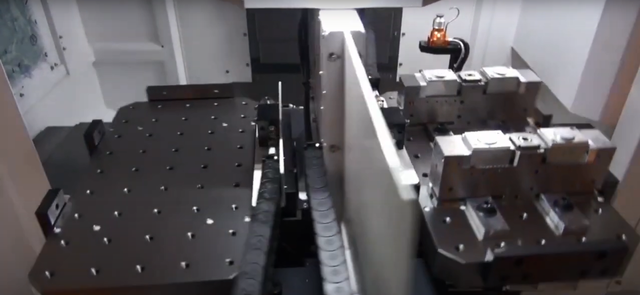

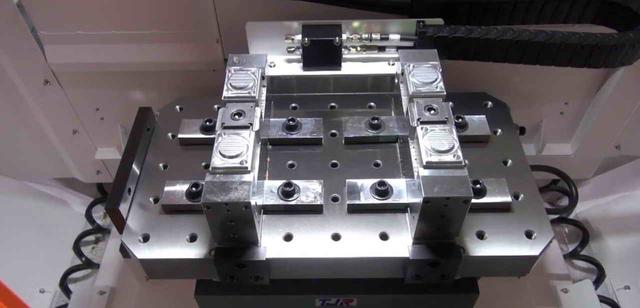

Вертикальный фрезерный обрабатывающий центр с ЧПУ Victor Vcenter-P76APC с 2-х паллетной системой, предназначен для обработки деталей типа корпус, рычагов, фланцев, прессформ, плоских поверхностей. Система автоматической смены паллет повышает производительность станка, так как в данном случае не теряется машинное время на снятие и установку детали. Во время обработки пустой паллет находится в передней части станка, на нем оператор может снять и закрепить следующую деталь.  Система оснащена сервоприводом, который позволяет производить быструю смену паллет, тем самым время простоя станка сведено к минимуму. Точность позиционирования паллеты во время смены обеспечивается её закреплением на конических штифтах, а система воздушного обдува исключает попадание мелких частиц стружки в механизм зажима паллеты.

Данные станки имеют мощный и высокопроизводительный шпиндель. В стандартное оснащение обрабатывающих центров Victor входит воздушная завеса шпинделя для предотвращения его загрязнения. Шпиндельная бабка на массивной цельнолитой станине поглощает основные вибрации, не давая им распространяться на инструмент. Во избежание мёртвого хода привода все серводвигатели напрямую соединены с ШВП, а гибкая муфта устраняет различные вибрации, исходящие от других узлов станка. Дополнительно на станок может быть установлена система масляного охлаждения, обеспечивающая постоянную циркуляцию охлаждающего масла внутри шпинделя.

Вертикальные фрезерные обрабатывающие центры Victor Vc-P76APC позволяют производить комплексную, от черновой до чистовой, обработку деталей из сталей и сплавов, чугуна или цветных сплавов в условиях серийного производства и идеально подходят для изготовления небольших деталей как: пресс-формы, штампы, матрицы. При производстве данных обрабатывающих центров используются последние научные разработки в области фрезерного оборудования на современном рынке. Мощный шпиндель и передняя бабка способны выдерживать достаточно тяжелые режимы резания и обеспечивают высокую скорость обработки, а смена инструмента происходит всего за 2, секунды и это стандартно для данной серии станков.

Стандартная комплектация

• Защита кабинетного типа
• ЧПУ Fanuc 0i-MF Plus (экран 10.4")
• Масляное охлаждение шпинделя
• Конвейер винтовой для удаления стружки (с левой стороны)
• Жесткое нарезание резьбы
• Маховик для дистанционного управления
• Инструмент для обслуживания станка
• Т-образные гайки для пазов стола
• 3-х цветная сигнальная  лампа
• Автоматическая система отключения питания
• Выравнивающие блоки

Дополнительные комплектация

• Кондиционер для шкафа с электрикой
• Дополнительный конвейер для удаления стружки
• Система подачи СОЖ через шпиндель и инструмент
• Магазин на 40 инструментов
• Система автоматического измерения инструмента Renishaw
• Система автоматического измерения детали Renishaw
• Блоки для специальных инструментов
• Интерфейс для 4-ой и 5-ой оси
• Автоматическая дверь
• Маслоотделитель
• Пистолет для обмыва СОЖ
• Пистолет для обдува
• Шпиндель со скоростью вращения 15000 об/мин.
• Оптические линейные шкалы для увеличения точности

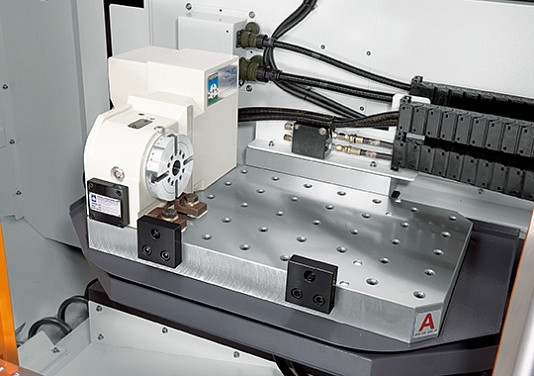

• Поворотный и повортно-наклонный стол для обеспечения 4-х и 5-ти осевой обработки.
• Более высокая стока и увеличенный ход оси  Z до 750мм для модели P-106.
• ЧПУ и приводы Heidenhain

ХАРАКТЕРИСТИКИ

Перемещения и размеры рабочего пространства

Ход по оси Х 760 мм

Ход по оси Y 460 мм

Ход по оси Z 540 мм

От оси шпинделя до стойки 565 мм

От торца шпинделя до поверхности стола 100...640 мм

Размер паллет 720*400 + 720*400 мм

Время смены паллет 15 сек.

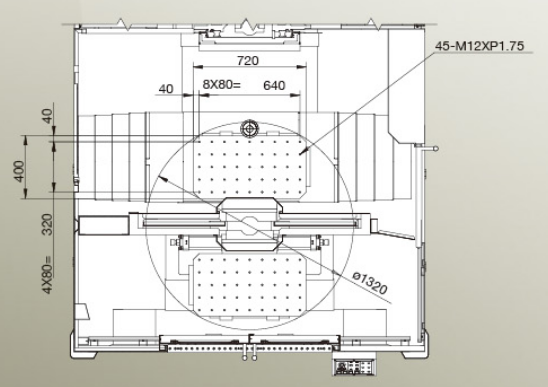

Крепежные отверстия на паллете 45 шт М12 сетка 80*80 мм

Максимальная нагрузка на паллету 200+200 кг

Точность позиционирования 0,010 мм

Точность повторного позиционирования 0,007 мм (+-0,0035 мм)

Шпиндель

Конус BBT-40

Привод Fanuc 11/15/18,5 кВт (постоянно / 65% / 25%)

* Опция привод Heidenhain для более точной обработки 11 / 16,5 / 20 / 28 кВт (пост. / 40% / 25% / 15%)

Скорость шпинделя 12000 об/мин (опция 15000 об/мин)

Подачи

Скорости подачи по осям X+Y+Z = 48 + 48 + 32 м/мин

Ускорение по осям X+Y+Z = 0,7G + 0,7G + 0,7G м/сек2

Привод подач по осям X+Y+Z =  3 + 3 + 3 кВт (* для Heidenhain  4,5+4,5+5,4кВт)

Рабочие подачи стола 20 м/мин

ШВП осей XYZ Ø40*P16

Ширина линейных направляющих осей XYZ =30, 35, 45 мм соответственно

Инструмент

Длина до 300 мм

Вес до 7 кг

Количество позиций в магазине 30 шт (опция 40 шт.)

Диаметр до 75 мм, без смежных позиций до 150 мм.

Смена инструмента 2,2 сек.- инстр-инстр. / 6,0 сек - стружка-стружка

Выбор из магазина произвольный

Общее

Общая потребляемая мощность 23 кВА

Давление пневмосети 5,5-6,5 атм (-3%)

Количество СОЖ 260 л

ЧПУ Fanuc 0i-MF Plus, экран 10.4" (опция ЧПУ Heidenhain TNC-620, экран 15")

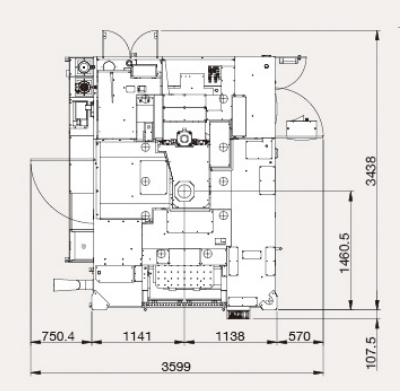

Габариты в плане 2750 * 3227 мм

Высота 2920 мм

Масса станка 6500 кг.
