Фрезерный станок с ЧПУ VICTOR 205A // XYZ 2050*550*560 (2 зоны), 11кВт+, 12000об/мин

Стол 2500*550мм / 1200кг

Ход 2050*550*560мм / 30+30+30 м/мин

Шпиндель 11-18,5кВт / 12000 об/мин / BT-40

Позиционирование в линейке вертикальных фрезерных станков с ЧПУ VICTOR:

Vcenter-F76 / F106: базовые станки для массового производства, ременной привод, линейные направляющие.
Vcenter-85B / 102B / 165 / 205: для высокой производительности и тяжелого фрезерования, коробчатые направляющие. * Vc-205 с двумя рабочими зонами.
Vcenter-G105 / G135 / G165: для самого тяжелого фрезерования современными технологиями .
Vcenter-P76 / P106 / P136: для высокоскоростной обработки. Ходы 48 м/мин, шпиндель 15000 об/мин., роликовые направляющие. * APC - модель с паллетами.
Vcenter-A85 / A110 / A130: для тяжелой высокоскоростной обработки. Ходы 42 м/мин, шпиндель 15000 об/мин, роликовые направляющие.
Vcenter-FX400: для 5-ти осевой обработки с поворотно-наклонным столом (4+1), мотор-шпинделем 12000 об/мин.
Vcenter-AX380 / AX630 / AX800: для одновременной 5-осевой обработки.

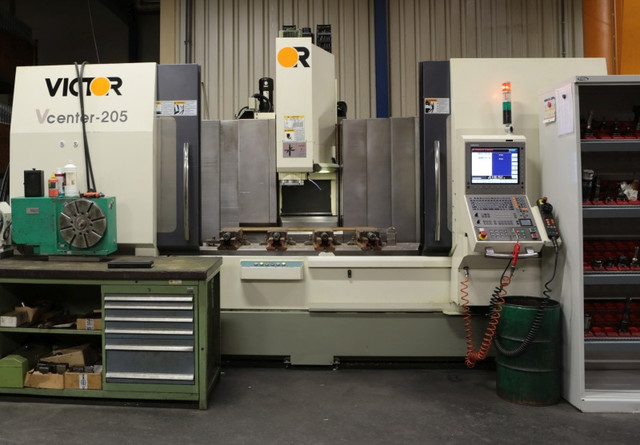

Вертикальный фрезерный обрабатывающий центр Victor VC-205A (Тайвань) отличается от других центров изготовителя своей компоновкой. Данный станок предназначен для комплексной многооперационной черновой, получистовой и чистовой обработки крупногабаритных деталей из стали и сплавов, чугуна или цветных сплавов в условиях мелкосерийного производства или среднесерийной обработки деталей. Рабочий стол является единым целым со станиной станка. Перемещения по трем координатам обеспечивает вертикальная стойка. Все направляющие – линейные, а скорость перемещений составляет 30 м/мин. Базовая комплектация станка включает высокоскоростной шпиндель с прямым приводом DDS и частотой вращения 12000 об/мин, который позволяет производить обработку деталей с высокой степенью частоты поверхности (рис. 1). Размеры рабочей поверхности стола 2500х550 мм позволяют устанавливать на него сразу несколько деталей. В частности, возможно разделение рабочей зоны обрабатывающего центра VC-205A на две части посредством установки специальной вертикальной перегородки. Таким образом, на станке можно обрабатывать две абсолютно разные по сложности детали. Например, в первой секции деталь обрабатывается с использованием 3-х координат, а во второй секции установлен поворотный стол и другая деталь обрабатывается в 4-х координатах.

Стандартная комплектация

• Конвейер для удаления стружки с тележкой.
• Воздушный обдув шпинделя с прямым приводом

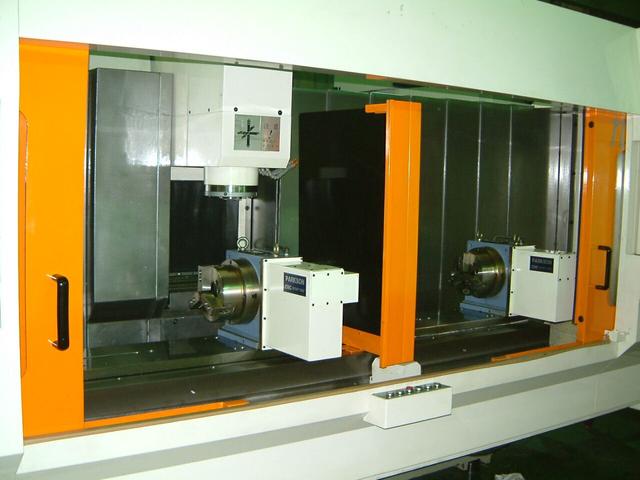

• Центральная разделительная стойка для рабочей зоны
• Защита кабинетного типа
• Функция жесткого нарезания резьбы
• Маховик для дистанционного управления
• Инструмент для обслуживания станка
• Т-образные гайки для пазов стола
• Встроенное освещение рабочей зоны
• Система автоматического отключения питания
• Выравнивающие блоки
• Кондиционер для шкафа с электрикой
• ЧПУ Fanuc (экран 10.4")
• 3-х цветная сигнальная  лампа

Дополнительные комплектация

• Масляное охлаждение шпинделя
• Мотор-шпиндель повышенной мощности
• Система подачи СОЖ через шпиндель и инструмент
• Оптические линейные шкалы для увеличения точности

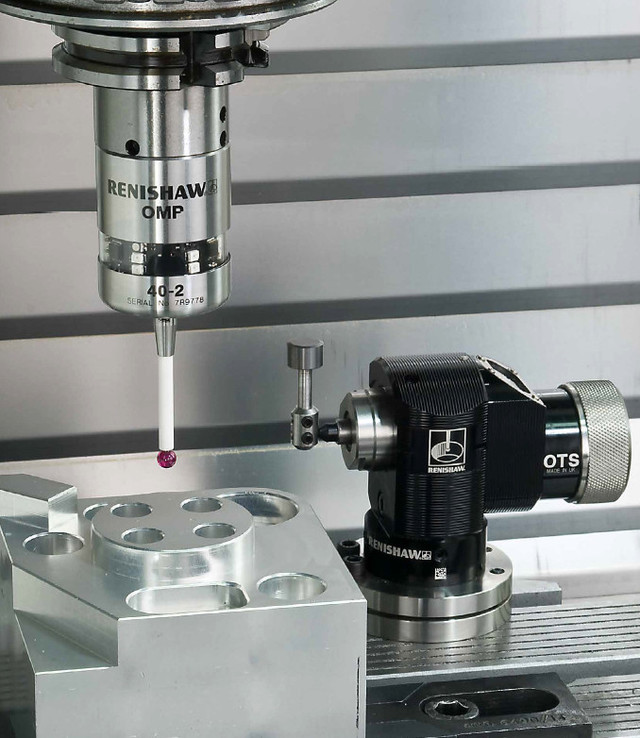

• Система автоматического измерения инструмента Renishaw
• Система автоматического измерения детали Renishaw
• Блоки для специальных инструментов
• Интерфейс для поворотного стола (4-ой и 5-ой оси)
• Гидравлический интерфейс для приспособлений фиксации заготовки
• Поворотный и повортно-наклонный стол для обеспечения 4-х и 5-ти осевой обработки.
• Магазин на 32 и 40 инструментов
• Система обмыва стола
• Автоматическая дверь
• ЧПУ и приводы повышенной функциональности Fanuc и Heidenhain
• Инструментальный конус SK-40, CAT-40

ХАРАКТЕРИСТИКИ

Перемещения и размеры рабочего пространства

Ход по оси Х 2050 мм

Ход по оси Y 550 мм

Ход по оси Z 560 мм

От оси шпинделя до стойки 638 мм

От торца шпинделя до поверхности стола 180...740 мм

Размер стола 2500*550 мм

Пазы на столе 5*18*100 мм

Максимальная нагрузка на стол 1200 кг

Шпиндель

Конус BT-40

Привод Fanuc 7,5/11/15 кВт (постоянно / 30мин / 10мин)

* Опция привод Fanuc или Heidenhain для более тяжелой или точной обработки

Скорость шпинделя 12000 об/мин

Подачи

Скорости подачи по осям X+Y+Z = 30 + 30 + 30 м/мин

Привод подач по осям X+Y+Z =  4 + 3 + 4 кВт

Рабочие подачи стола 20 м/мин

ШВП осей XYZ Ø50, Ø40, Ø40 соответственно

Ширина линейных направляющих осей XYZ 45мм

Инструмент

Длина до 350 мм

Вес до 8 кг

Количество позиций в магазине 24 шт (опция 32, 40 шт.)

Диаметр до 80 мм, без смежных позиций до 127 мм.

Смена инструмента 2,9 сек.- инстр-инстр. / 7,2 сек - стружка-стружка

Выбор из магазина произвольный

Общее

Общая потребляемая мощность 40 кВА

Давление пневмосети 5,5-6,5 атм (-3%)

Количество СОЖ 600 л

ЧПУ Fanuc 0i-MD, экран 10.4" (опция ЧПУ Heidenhain, экран 15")

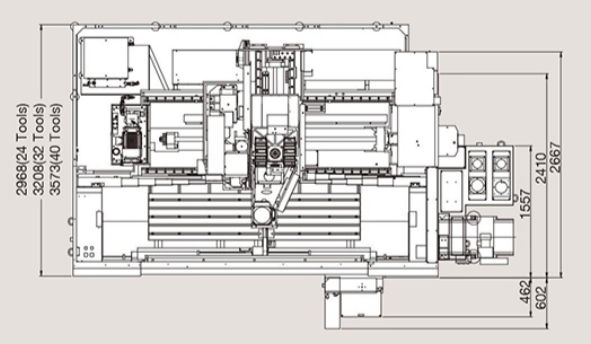

Габариты в плане 5300 * 3430 мм

Высота 3045 мм

Масса станка 9840 кг.
