7-ми осевой радиально-сверлильный станок

СТАНОК ПРЕДНАЗНАЧЕН ДЛЯ ЖЕСТКООГО, ТОЧНОГО И ГИБКОГО СВЕРЛЕНИЯ В ЛЮБОМ УГЛОВОМ НАПРАВЛЕНИИ.

ОСОБЕННОСТИ

• Надежный станок с простым управлением.
• Легко передвигается, легко транспортируется.
• Мощное сверление стали диаметром 50 мм под любым углом.
• Сверлильная головка вращается на 360º и наклоняется на 90º вверх и на 90º вниз.
• Идеально подходит для больших и стационарных работ, для сверления в труднодоступных местах и бурения на месте.

ОБЩЕЕ

Макс.Ø сверления в стали 50мм

Макс.Ø сверления в чугуне 65мм

Максимальная нарезаемая резьба в стали М48

СВЕРЛИЛЬНАЯ ГОЛОВА

Макс. перемещение шпинделя 350мм

Конус шпинделя Морзе 5

Частота вращения шпинделя 16-800об/мин (15 ступеней)

Диапазон подач 0,05-0,5 мм/об (6 ступеней)

РАБОЧИЕ ПЕРЕМЕЩЕНИЯ

От оси шпинделя в вертикальном положение до колоны 1170…2070мм

Горизонтальное перемещение рукава 900мм

Вертикальное перемещение рукава 1250мм

Перемещение колоны 1200мм

Поворот сверлильной головы 360°

Наклон сверлильной головы 90°

Поворот рукава 360°

МОЩНОСТЬ

Главный привод 3,7кВт

Общая потребляемая мощность 10,5 кВт

ГАБАРИТЫ И ВЕС

Основание станка 2630*1050*260

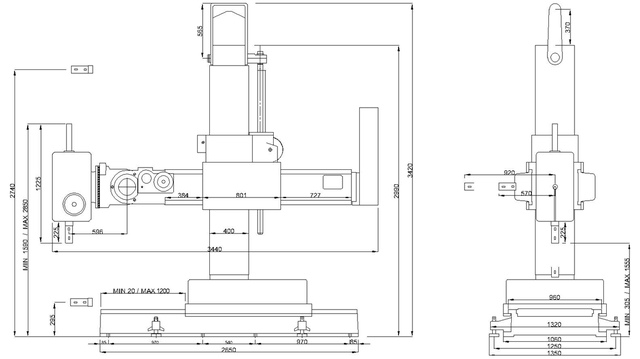

Габариты станка 3440*1350*3420

Масса

Габариты станка в упаковке 3800*1600*3300мм

Масса станка в упаковке 7200кг (примерно)

.............................................................................................................................................................

Универсальный радиально-сверлильный станок UR наиболее подходят для операций сверления, нарезания резьбы и развертывания на тяжелых и крупногабаритных / громоздких узлах, которые требуют быстрой и эффективной подготовки с точки зрения производительности, а также точности.

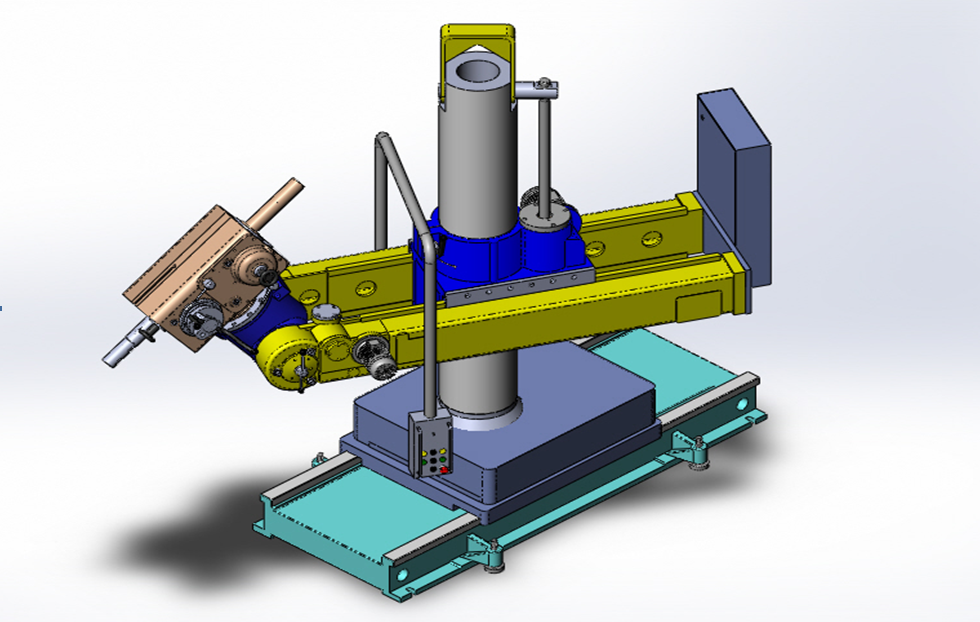

Сверлильная головка поворачивается в 2 плоскостях - вращается на 360º, подымается на 90º вверх и опускается на 90º вниз. Это вращательное и поворотное движение делает возможным сверление под любым углом.

Есть две модели: сверление отверстий до 30 мм: UR30 и до 50 мм: UR50.

Все движения моторизованы - стрела вверх и вниз, горизонтальное перемещение стрелы, вращение головки на 360º, наклон головки на 90º вверх и вниз, перемещение колонны вдоль станины, блокировка/разблокировка втулки — все эти движения моторизованы, что упрощает фиксации сверлильной головки под любым углом.

Привод имеет широкий диапазон - 15 скоростей и 6 подач, что делает станок подходящим для операций сверления, нарезания резьбы и развертывания в полном рабочем диапазоне и различных положениях сверлильной головки.

Области применения

Этот станок лучше всего подходит для сверления, развертывания и нарезания резьбы на компонентах крупных станков и формовочных машин, тяжелого машиностроения и производства, производства турбин, генераторов, компрессоров, котлов, громоздких насосов и клапанов, крупных стальных конструкций и мостов. Производств с химическим оборудованием, печи цементных заводов, оборонная техника, железные дороги, судостроение и др.

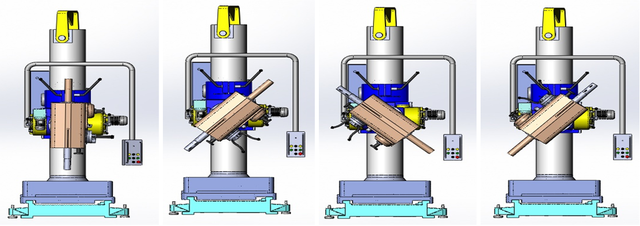

ПОВОРОТ ГОЛОВЫ 360°

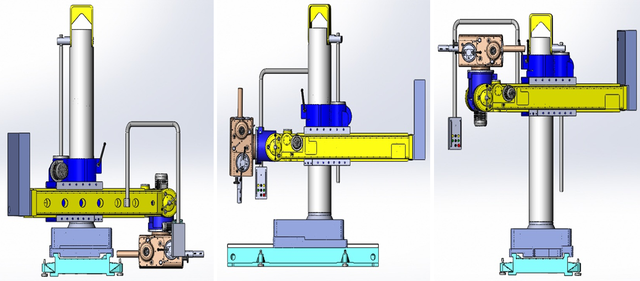

ПОВОРОТ СТРЕЛЫ 360°

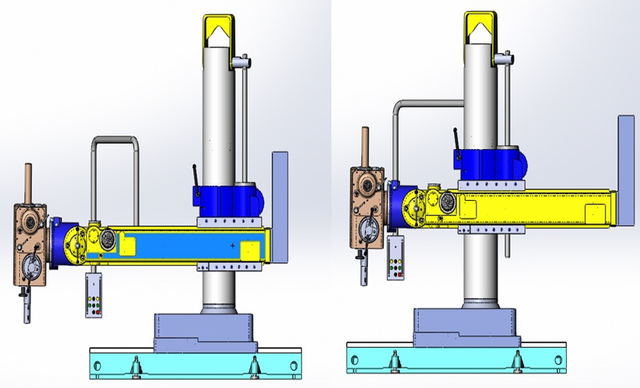

ВЕРТИКАЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТРЕЛЫ  /  НАКЛОН ГОЛОВЫ

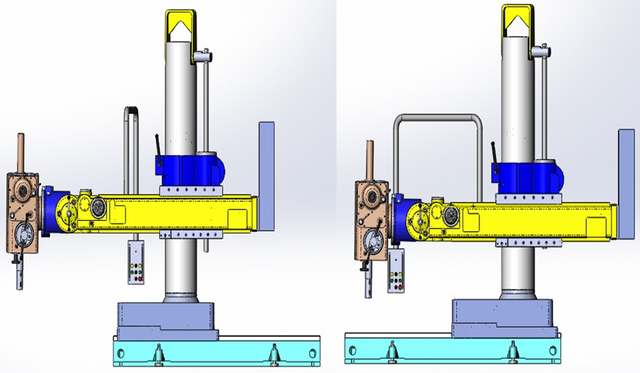

ГОРИЗОНТАЛЬНОЕ ПЕРЕМЕЩЕНИЕ СТРЕЛЫ

ПЕРЕМЕЩЕНИЕ КОЛОНЫ

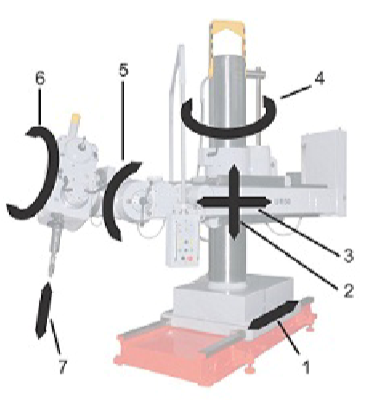

1.      Рычаг блокировки седла

2.      Винт блокировки стрелы

3.      Рычаг фиксации втулки стрелы

4.      Рычаг блокировки наклона

5.      Стопорный винт сверлильной головки

6.      Рычаг переключения скоростей

7.      Рычаг изменения подачи

8.      Рычаг подачи питания

9.      Рычаг переключения скоростей

10. Подвесная панель управления

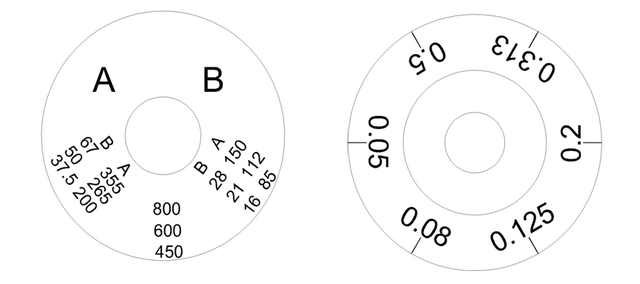

ШКАЛЫ ПОДАЧ И СКОРОСТЕЙ
