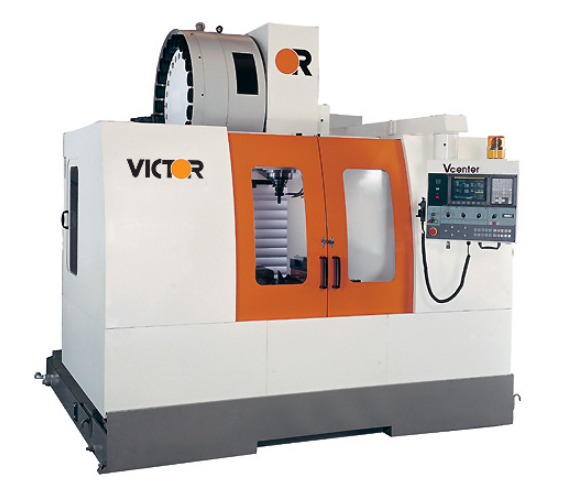

Фрезерный станок с ЧПУ VICTOR 85А

Вертикальные фрезерные обрабатывающие центры Victor VC-85, VC-102, VC-110 и VC-130 являются наиболее ходовыми моделями из всего ассортимента изготовителя. Станки хорошо себя зарекомендовали на различных участках производства и гарантируют высокую точность и скорость обработки, а также способны обрабатывать широкий спектр деталей. Это наиболее гибкая серия обрабатывающих центров Victor, позволяющая клиенту подобрать конфигурацию станка под конкретную задачу производства: от обработки алюминия до обработки титана. Подбор оптимальной конфигурация станка позволяет повысить производительность обработки и использовать станки данной модели для среднесерийного и крупносерийного производства. Шпиндель данного станка снабжён прочными роликовыми подшипниками с большими контактными поверхностями, что позволяет им легко выдерживать большие осевые и радиальные нагрузки. Дополнительная двухскоростная коробка передач в сочетании с мощным приводом шпинделя предоставляют возможность выполнения самых сложных задач на данном центре. Масляное охлаждение шпинделя и коробки передач предотвращает перегревание подшипников и таким образом продлевает срок службы шпинделя. Дополнительное устройство масляного охлаждения шпинделя легко устанавливается и обеспечивает постоянную циркуляцию охлаждающего масла внутри шпинделя.

Стандартная комплектация

• Система ЧПУ Fanuc 0i-M, 8,4" цветной графический дисплей, порт RS-232
• Автоматическая система отключения питания
• Кожух полностью закрывающий рабочую зону станка
• Трехступенчатый предупреждающий сигнал
• Дистанционный пульт управления
• Встроенная лампа освещения рабочей зоны
• Функция жесткого нарезания резьбы
• Выравнивающие блоки
• Система подачи СОЖ
• Система охлаждения электрического шкафа
• Для станков VC-85 и VC-102 - выбор модификации направляющих: А, В и С

Дополнительная комплектация

• Система ЧПУ Fanuc 21i-MB или 18i-MB
• Ленточный конвейер для удаления стружки с тележкой
• Масляное охлаждение шпинделя
• Высокоскоростные шпиндели (до 20000 об/мин)
• Оптические линейки
• Система контроля износа инструмента
• Система обмера детали
• Охлаждение через шпиндель
• Автоматическая дверь
• Поворотный или глобусный стол (4-я и 5-я ось обработки)

Прочная конструкция станка
Усовершенствованная стойка оснащена большим треугольным основанием, позволяющим увеличить сопротивление нагрузкам и придать жесткость центру, как при быстрых подачах (модель А), так и во время тяжелых режимах резаниях (модель В).
Станина и суппорт в поперечном сечении имеют вид треугольника, что позволяет равномерно распределять нагрузку, в то время как ребра жесткости укрепляют стойку и предотвращают деформацию во время работы.
Все основные детали станка сделаны из чугуна марки Meehanite, что обеспечивает ему долгосрочную прочность и стабильность.

Мощные направляющие обеспечивают оптимальную динамическую устойчивость.
Линейные направляющие скольжения (модель В,С) являются единым целым с литой станиной, что предотвращает их искревление, которое может произойти вследствие разницы температур между направляющими и станиной.
Подшипники с большой площадью контакта обеспечивают динамическую жесткость центра, благодаря чему он способен работать при быстрых рабочих подачах с большими съёмами металла.
Проведенные испытания свидетельствуют о высокой точности центра при круговой интерполяции

Снижение влияния высоких температур.
Симметричный дизайн и специальная конструкция обеспечивают снижение влияния высоких температур на точность обработки
Затянутые с двух сторон шарико-винтовые пары обеспечивают поглощение тепла, тем самым препятствуя росту температуры.
Эффективное удаление стружки из рабочей зоны станка предотвращает влияние повышенных температур на процесс обработки, в то время как маслянное охлаждение шпинделя не допускает расширения металлических компонентов шпинделя
Серводвигатель оси Y встроен в переднюю часть станка для сокращения общей длины шарико-винтовой пары и снижения температурной деформации.
